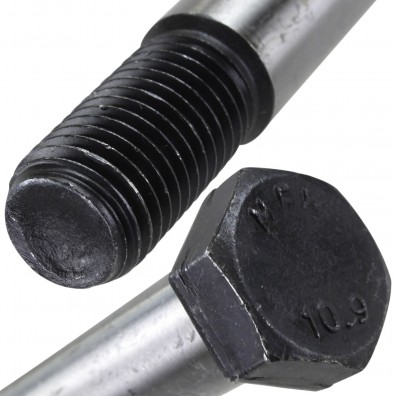

1 Sechskant-Passschraube M24x120 mm - DIN 610 - 10.9 blank

Sechskant-Passschrauben M - DIN 610 - 10.9 blank

25 Sechskant-Passschrauben M12x45 mm - DIN 610 - 10.9 blank - Kopf

Gewindenennmaß

Inhalt

Schaftlänge

Anzahl	Stückpreis
Bis 1	7,35 €*
Bis 3	7,20 €*
Bis 9	7,13 €*
Bis 19	7,06 €*
Ab 20	6,98 €*

7,35 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 2 Tagen, Lieferzeit 1-3 Werktage

Produktnummer: 10991 24 120

EAN: 4099962323421

Gewicht: 0,578 kg

Lieferzeit: 1-3 Werktage

Externer Lagerbestand: 80 (Lieferzeit + 2 Werktage)

Gewindenennmaß	Inhalt	Schaftlänge	Stückpreis	Kaufen

Produktinformationen

Sechskant-Passschrauben (M24 x 120 mm) nach DIN 610 - Hochfeste Passschrauben für präzise Verbindungen

Produktübersicht

Die Sechskant-Passschrauben (M24 x 120 mm) nach DIN 610 sind hochfeste Verbindungselemente, die speziell für präzise und belastbare Verbindungen entwickelt wurden. Mit der hohen Festigkeitsklasse 10.9 und einem robusten Passschaft in der Toleranz k6 sind sie ideal für Anwendungen, die eine exakte Positionierung und spielfreie Verbindungen erfordern. Die blanke Oberfläche macht diese Schrauben perfekt für den Einsatz in Innenräumen und Montagebereichen, wo Korrosionsschutz nicht erforderlich ist.

Hauptmerkmale

Nenngröße: M24 (metrisches ISO-Regelgewinde)
Länge: 120 mm
Festigkeitsklasse: 10.9 (hohe Zug- und Scherfestigkeit für besonders anspruchsvolle Anwendungen)
Material: Stahl, blank (ohne Korrosionsschutz)
Norm: DIN 610 (Passschraube mit kurzem Gewindezapfen und Teilgewinde)

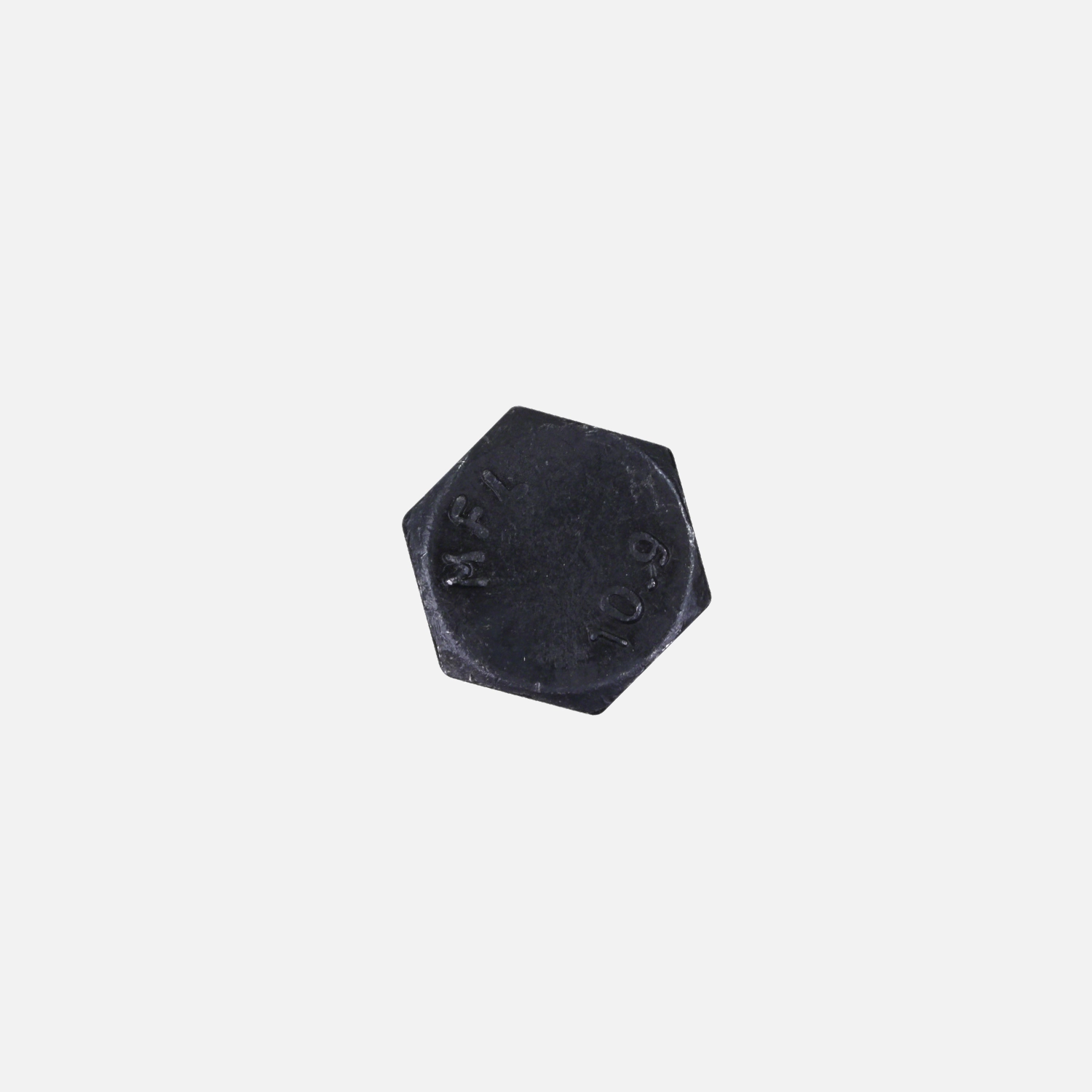

Kopfform: Außensechskant, Schlüsselweite SW 36
Kopfhöhe: 15 mm

Spezialmerkmale:

Passschafttoleranz: k6, passend für Bohrungstoleranz H7, für eine präzise und spielfreie Verbindung.
Teilgewinde: 28,5 mm, ermöglicht eine robuste und formschlüssige Verbindung.

Vorteile

Hohe Belastbarkeit: Die Festigkeitsklasse 10.9 garantiert eine hohe Zug- und Scherfestigkeit, sodass die Schraube selbst bei starken Belastungen sicher hält.
Exakte Passung: Die Passschafttoleranz k6 sorgt in Kombination mit der Bohrungstoleranz H7 für eine präzise, spielfreie Verbindung, die Belastungen gleichmäßig aufnimmt.
Schonende Montage: Der kurze Gewindezapfen und das Teilgewinde verhindern eine Beschädigung der Passbohrung und ermöglichen eine exakte, stabile Fixierung.
Einfache Handhabung: Der Sechskantkopf mit einer Schlüsselweite von SW 36 ermöglicht eine sichere und bequeme Montage mit Standardwerkzeugen.

Einsatzgebiete

Diese hochfesten Sechskant-Passschrauben sind ideal für Anwendungen, bei denen hohe Anforderungen an Präzision und Belastbarkeit gestellt werden:

Maschinenbau: Für die Montage von Maschinenkomponenten, die präzise positioniert und stark beansprucht werden.
Fahrzeugbau: Perfekt für Verbindungen in Bereichen mit hoher Vibrations- und Stoßbelastung, z. B. bei Fahrwerkskomponenten und Aufhängungen.
Stahl- und Metallbau: Ideal für tragende Konstruktionen, die eine hohe Stabilität und exakte Passgenauigkeit benötigen.
Präzisionstechnik: Geeignet für feinmechanische Anwendungen, bei denen exakte Maßhaltigkeit und eine spielfreie Verbindung entscheidend sind.

Anwendungshinweise

Diese Passschraube sollte in eine Bohrung mit H7-Toleranz eingebracht werden, um die präzise Passung und spielfreie Verbindung zu gewährleisten. Aufgrund der blanken Oberfläche ist die Schraube für Anwendungen im Innenbereich gedacht. Für Außenanwendungen oder in korrosiven Umgebungen empfiehlt sich eine zusätzliche Schutzschicht. Zur Montage wird ein Schraubenschlüssel mit der Schlüsselweite SW 36 verwendet, um die Schraube sicher anzuziehen.

Zusätzliche Informationen

Die Schraube entspricht der DIN 610 und erfüllt damit die strengen Anforderungen an Maßhaltigkeit und Passgenauigkeit für standardisierte Anwendungen. Der robuste Passschaft und die hohe Festigkeitsklasse 10.9 machen diese Schraube zur idealen Wahl für alle Anwendungen, bei denen es auf eine exakte, hochbelastbare Verbindung ankommt. Die blanke Oberfläche sorgt für ein sauberes Erscheinungsbild und ist für Sichtmontagen im Innenbereich besonders geeignet.

Eigenschaften

Produktgruppe:	Sechskant-Passschrauben
Durchmesser:	24 mm
Gewindenennmaß:	M24
Gesamtlänge:	120 mm
Inhalt:	1 Stück
Antrieb:	Sechskant
Kopfform:	Sechskantkopf
Werkstoffgruppe:	Stahl
Antrieb Kürzel:	SW
Artikelart:	Artikel
Beschichtung:	kein Oberflächenschutz
DIN:	DIN 610
Farbe:	grau bis schwarz
Festigkeitsklasse:	10.9
Form:	normale Form
Gewindeart:	metrisches ISO-Gewinde
Gewindeausführung:	Teilgewinde
Gewindelänge:	28,5 mm
Gewinderichtung:	Rechtsgewinde
Gewindesteigung:	3 mm
Hersteller:	BefestigungsFuchs
Kopfhöhe:	15 mm
Oberfläche:	blank
Produktfamilie:	Schrauben
Produktklasse:	A
Schaftdetails:	Passschafttol. k6 für Bohrungstol. H7
Schaftlänge:	91,5 mm
Schlüsselweite:	36
Spitzendetails:	normale Spitze
Spitzenlänge:	N/A
Werkstoff Nr.:	N/A
Ø-Schaft:	25 mm
