1 Augenschraube DIN 444 Stahl 4.6 20x120 galvanisch verzinkt Form B
| Anzahl | Stückpreis |
|---|---|
| Bis 1 |
4,70 €*
|
| Bis 3 |
4,42 €*
|
| Bis 9 |
4,37 €*
|
| Bis 19 |
4,32 €*
|
| Ab 20 |
4,28 €*
|
4,70 €*
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen

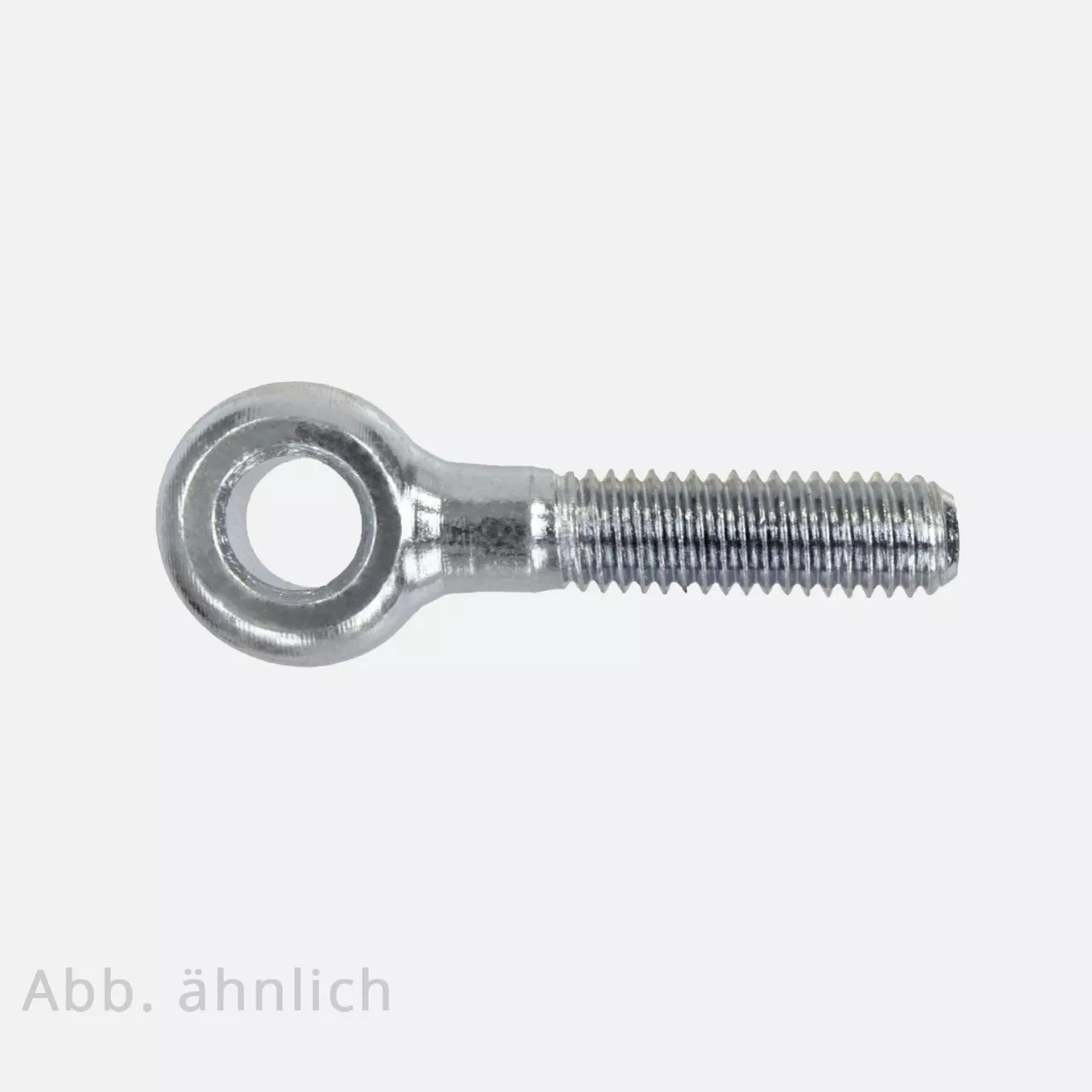

1 Augenschraube - M20 x 120 mm - DIN 444 - Form B - galvanisch verzinkt - Festigkeitsklasse 4.6
- Rostschutz aufgrund galvanischer Verzinkung
- gefertigt nach DIN 444
- Form B mit Teilgewinde
Allgemeine Informationen:
Augenschrauben unterscheiden sich durch ihren außergewöhnlichen Schraubenkopf von handelsüblichen Schrauben. Dieser Kopf besteht aus einem Ring, der auch Auge genannt wird. Wegen der runden Form wird er meistens im Metallbau und Maschinenbau verarbeitet um zum Beispiel Metallstangen, Haken oder auch Drahtseile zu befestigen.
Bei der Verschraubung in einem Bauteil wird die Augenschraube in Verbindung mit einer Sechskantmutter verwendet. In einigen Fällen ist es notwendig, die Schraubenverbindung schnell anziehen und wieder lösen zu können. Dazu eignet sich eine Flügelmutter besonders gut.
Technische Daten:
Die Augenschrauben haben ein Teilgewinde, welches auch als Form B bezeichnet wird. Sie entsprechen der DIN 444 mit der Festigkeitklasse 4.6. Dadurch liegt die Zugfestigkeit der Schrauben bei 400 N/mm².
Die Längenangabe der Augenschrauben bezieht sich nicht auf die gesamte Länge. Beim Abmessen wird vom Mittelpunkt des Auges bis zur Spitze gemessen. Als Beispiel hat eine Augenschraube M20 eine angegebene Länge von 120 mm und ein 46 mm langes Gewinde.
Eigenschaften:
| Material | Stahl |
| Oberfläche | galvanisch verzinkt |
| Form | B |
| Gewindelänge (b) | 46 mm |
| Innen-Augendurchmesser (d2) | 18 mm |
| Außen-Augendurchmesser (d1) | 40 mm |
| Festigkeitsklasse | 4.6 |
| Zugfestigkeit | 400/mm² |
| Gewindesteigung | 2,5 mm |
| Nennlänge | 120 mm |
| Augendicke | 22 mm |
| Gewinde | M20 |
| Länge (l) | 120 mm |
| Produktgruppe: | Augenschrauben |
|---|---|
| Durchmesser: | 20 mm |
| Gewindenennmaß: | M20 |
| Gesamtlänge: | 120 mm |
| Inhalt: | 1 Stück |
| Antrieb: | Handantrieb |
| Kopfform: | Augenkopf |
| Werkstoffgruppe: | Stahl |
| Artikelart: | Artikel |
| Augenaußendurchmesser: | 40 mm |
| Augeninnendurchmesser: | 18 mm |
| DIN: | DIN 444 |
| Farbe: | silber |
| Festigkeitsklasse: | 4.6 |
| Form: | Form B |
| Gewindeart: | metrisches ISO-Gewinde |
| Gewindeausführung: | Teilgewinde |
| Gewindelänge: | 46 mm |
| Gewinderichtung: | Rechtsgewinde |
| Gewindesteigung: | 2,5 mm |
| Hersteller: | BefestigungsFuchs |
| Kopfdicke: | 22 mm |
| Kopfhöhe: | 40 mm |
| Oberfläche: | verzinkt |
| Produktfamilie: | Schrauben |
| Produktklasse: | B |
| Werkstoff Nr.: | N/A |
