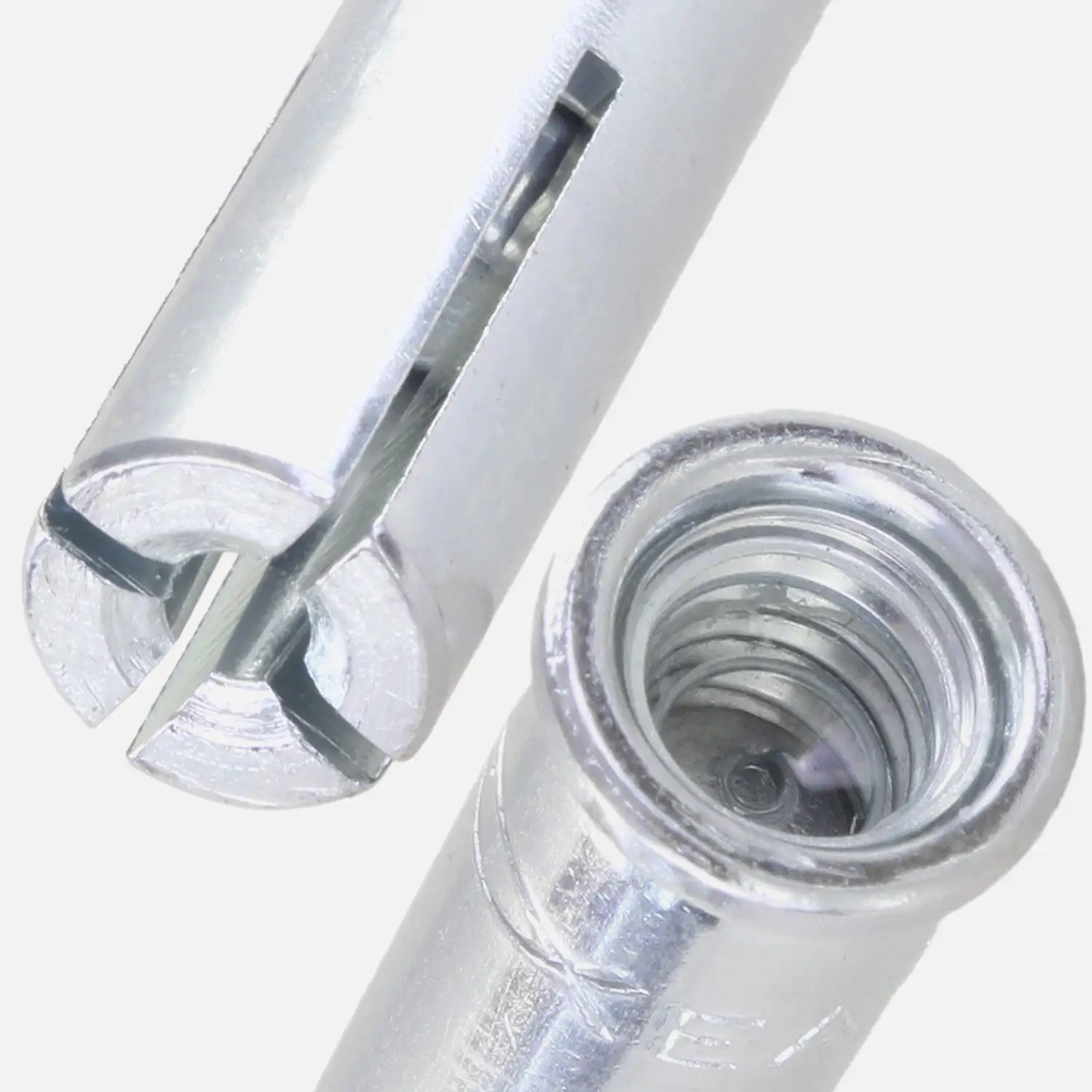

25 FISCHER Einschlaganker EA II M12x15x50 mm - Stahl - verzinkt - ETA

FISCHER Einschlaganker EA II M - Stahl - verzinkt - ETA

Gewindenennmaß

Gesamtlänge

Anzahl	Stückpreis	Grundpreis
Bis 3	24,81 €*	0,99 €* / 1 Stück
Bis 7	24,06 €*	0,96 €* / 1 Stück
Bis 11	23,57 €*	0,94 €* / 1 Stück
Ab 12	23,07 €*	0,92 €* / 1 Stück

24,81 €*

Inhalt: 25 Stück (0,99 €* / 1 Stück)

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Werktage

Produktnummer: 8134 15 50 12

EAN: 4006209484067

Gewicht: 1,27 kg

Verfügbarer Bestand: 1

Lieferzeit: 1-3 Werktage

Externer Lagerbestand: 14 (Lieferzeit + 2 Werktage)

Gewindenennmaß	Gesamtlänge	Stückpreis	Kaufen
Keine Produkte gefunden.

Produktinformationen

25 Einschlaganker EA II 15 mm x 50 mm, verzinkt[Herstellernummer fischer©: 048406]

Korrosionsschutz durch galvanische Verzinkung
Geeignet für die Vorsteckmontage
Problemlose Schlagmontage

Allgemeine Informationen:

Die fischer© Einschlaganker EA II eignen sich für die Vorsteckmontage und sind für folgende Baustoffe zugelassen: gerissener Beton und ungerissener Beton. Sie eignen sich auch für Beton und Naturstein mit dichtem Gefüge.

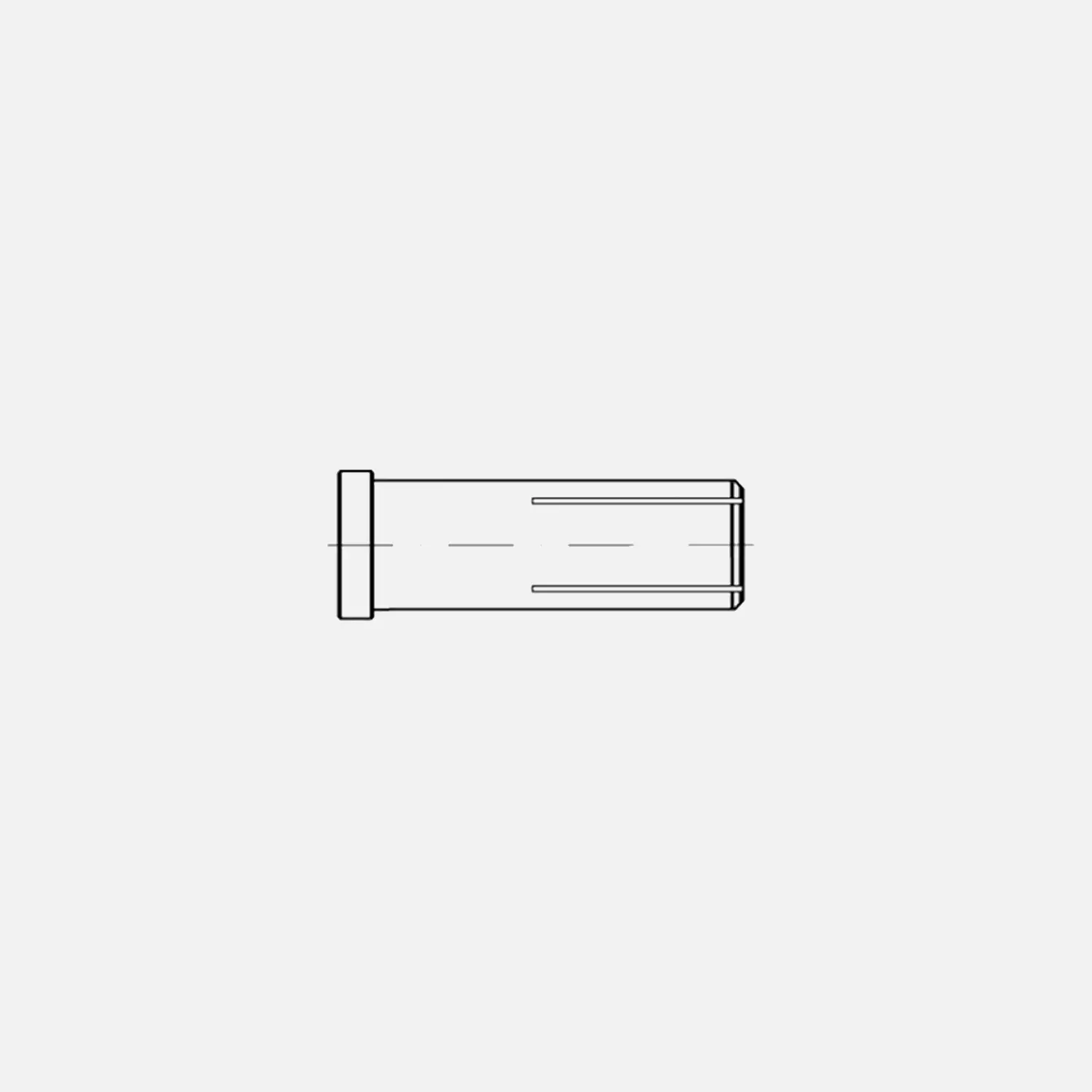

Die Anker besitzen einen angeprägten Rand, der ein Tieferrutschen der Ankerhülse verhindert und so eine problemlose Schlagmontage sicherstellt.

Die Verwendung handelsüblicher Schrauben oder Gewindestangen ist durch das metrische Innengewinde möglich.

Es ist kein Drehmoment der Schrauben erforderlich.

Anwendungsbereiche:

Rohr- und Lüftungsleitungen
Sprinkleranlagen
Kabeltrassen und Leitern
Gitter
Stahlkonsturktionen
Maschinen
Konsolen
Schalungsstützen
Diamant- und Kernbohrgeräte (EA II M 12 D)

Eigenschaften:

Material	Stahl
Oberfläche	verzinkt
Typ	EA II
Länge	50 mm
Bohrernenndurchmesser	15 mm
Bohrlochtiefe	54 mm
Innengewinde	M12
min. Einschraubtiefe	12 mm
max. Einschraubtiefe	22 mm
Zugelassen für	Beton C20/25 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen; Beton C20/25 bis C50/60, ungerissen
Zulassung	ETA-07/0135, ETA-07/0142

Technische Daten:

Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübels in ungerissenem Beton (Betondruckzone) der Festigkeit C20/25 (~B25).

Typ	EffektiveVeranker-ungstiefe	Min. Bau-teildicke	Max.Montage-drehmo-ment	ZulässigeZuglast	ZulässigeQuerlast	Erforderl.Randabstandfür max. Zuglast	Erforderl.Randab-standfür max. Querlast	Erforderl.Achsabstandfür max. Last	Min.Achs-abstand	Min.Rand-abstand
EA II M6	30 mm	100 mm	4 Nm	3,95 kN	3,9 kN	115 mm	115 mm	65 mm	65 mm	115 mm
EA II M8x40	40 mm	100 mm	8 Nm	6,1 kN	4,9 kN	140 mm	140 mm	95 mm	95 mm	140 mm
EA II M10	40 mm	120 mm	15 Nm	6,1 kN	6,2 kN	160 mm	160 mm	120 mm	95 mm	160 mm
EA II M12	50 mm	120 mm	35 Nm	8,5 kN	11,3 kN	200 mm	200 mm	150 mm	145 mm	200 mm
EA II M16	65 mm	160 mm	60 Nm	12,6 kN	18,3 kN	240 mm	240 mm	195 mm	180 mm	240 mm
EA II M20	80 mm	200 mm	120 Nm	17,2 kN	29,1 kN	280 mm	285 mm	240 mm	190 mm	280 mm

Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 bei Mehrfachbesfestigung in gerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 (~B25).

Typ	Effektive Verankerungstiefe	Min. Bauteildicke	Max. Montagedrehmoment	Zulässige Last	Erforderl. Achsabstand für max. Last	Erforderl. Randabstand für max. Last
EA II M6	30 mm	80 mm	4 Nm	1,2 kN	200 mm	150 mm
EA II M8x40	40 mm	80 mm	8 Nm	2,0 kN	200 mm	150 mm
EA II M10	40 mm	80 mm	15 Nm	3,0 kN	250 mm	200 mm
EA II M12	50 mm	100 mm	35 Nm	4,3 kN	300 mm	300 mm

Eigenschaften

Produktgruppe:	Schlaganker
Durchmesser:	12 mm
Gewindenennmaß:	M12
Gesamtlänge:	50 mm
Inhalt:	25 Stück
Artikelart:	Artikel
Farbe:	silber
Form:	mit Innengewinde
Hersteller:	fischer
Oberfläche:	verzinkt
Produktfamilie:	Anker
Zulassung:	ETA
Zulassung Nr.:	07/0135
Zulassungstyp:	gerissener Beton, ungerissener Beton
