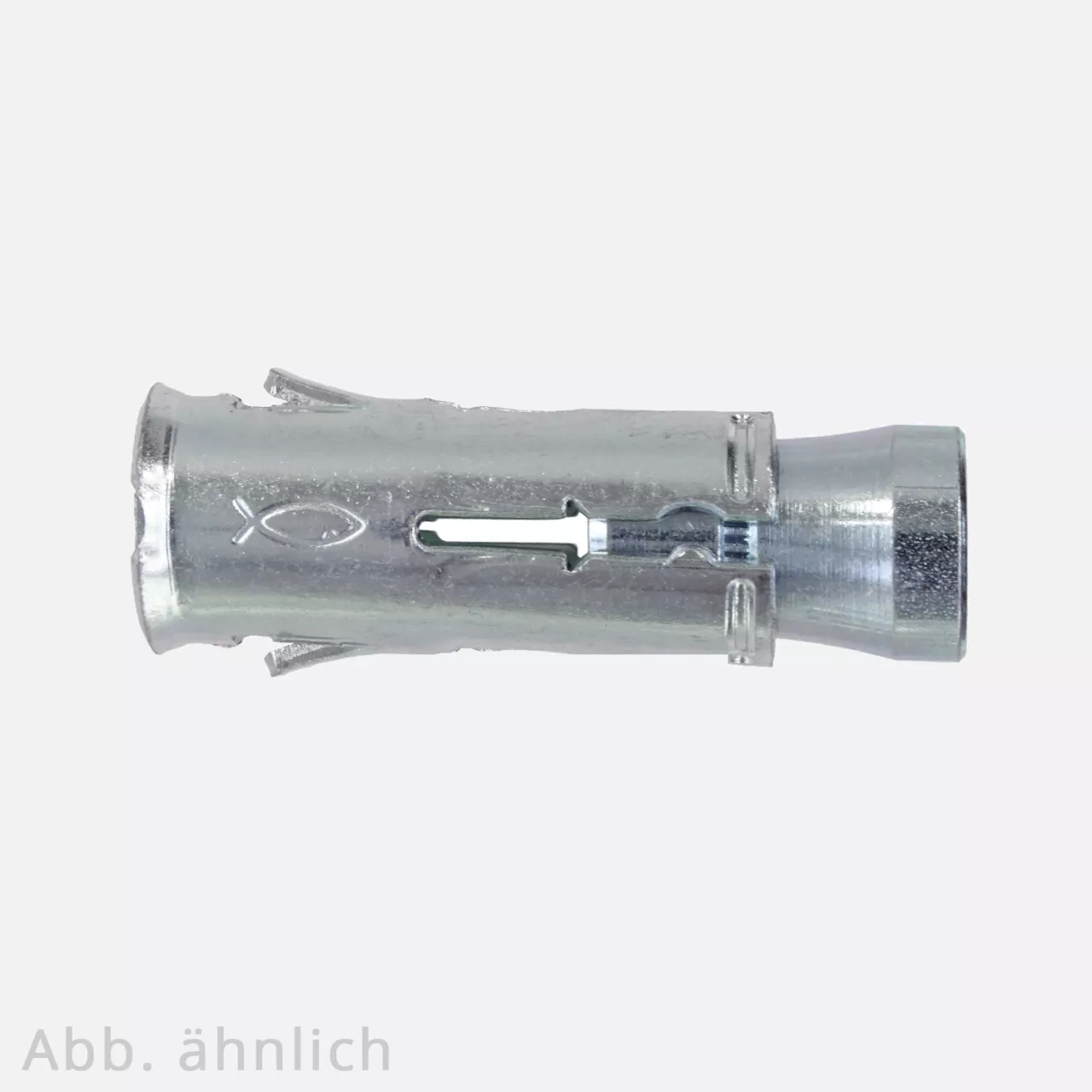

25 FISCHER Hohldeckenanker FHY 12x43 mm - verzinkt - für M8 Schrauben

Art-Nr.: 8144 12 43 08

Durchmesser

12 mm

Gesamtlänge

43 mm

Inhalt

25 Stück

4 verfügbar

In ca. 2 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

80,24 €*

3,21 €* / 1 Stück

Gewicht: 0.77 kg

Anzahl:	25 Stück
Länge:	43 mm
Material:	Stahl
Versandgewicht:	0,770 kg
Verpackung:	Karton

Oberfläche:	verzinkt
Hersteller:

25 Hohldeckenanker FHY - 12 x 43 mm - verzinkt
[Herstellernummer fischer©: 030146]

Korrosionsschutz durch galvanische Verzinkung

Geeignet für die Vorsteckmontage

Höchste FlexibilitÃ¤t

Allgemeine Informationen:

Die fischer© Hohldeckenanker FHY sind für die Vorsteckmontage geeignet und für den Baustoff Spannbeton-Hohlplatten zugelassen.

Die FHY können, durch das Wirkprinzip, im Hohlraum oder im Vollbazstoff bis zu 5 cm an die Spannlitze heran eingesetzt werden. Dies sorgt für Montagefreundlichkeit und höchste Flexibilität.

Ein Tieferrutschen der Ankerhülse in den Hohlraum wird durch den angeprägten Rand verhindert und somit wird eine problemlose Montage ermöglicht.

Für eine anwenderfreundliche Montage wird durch die optimierte Geometrie gesorgt, da diese die Setzenergie minimiert und so die Verwendung bei wenig Platz ermöglicht.

Die Verwendung handelsüblicher Schrauben oder Gewindestangen erlaubt das metrische Innengewinde.

Anwendungsbereiche:

Rohrleitungen
Kabeltrassen
Lüftungsleitungen
Sprinkleranlagen
abgehängte Decken
Konsolen
Stahlkonstruktionen
Holzkonstruktionen

Eigenschaften:

Feuerwiderstandsklasse	R 120
Typ	FHY
Gewinde	M8
Bohrnenndurchmesser	12 mm
Bohrlochtiefe	60 mm
Einschraubtiefe	43 mm
Zugelassen für	Spannbeton-Hohlplatten ≥ C45/55
Zulassung	Allgemeine bauaufsichtliche Zulassung

Technische Daten:

Zulässige Lasten (für Schraubenfestigkeitsklasse 4.6) eines Einzeldübels in Spannbeton-Hohlplattendecken der Festigkeit ≥ C45/55 (bzw. ≥ B55).
Typ	Spiegeldicke	Montage- drehmoment	zulässige Last	erforderlicher Randabstand für max. Last	min. Achsabstand	min. Randabstand
FHY M6	25 - 29 mm	10 Nm	0,7 kN	150 mm	70 mm	100 mm
	30 - 39 mm		0,9 kN		80 mm
	≥ 40 mm		2,0 kN		100 mm
FHY M8	25 - 29 mm	10 Nm	0,7 kN	150 mm	70 mm	100 mm
	30 - 39 mm		0,9 kN		80 mm
	≥ 40 mm		2,0 kN		100 mm
FHY 10	30 - 39 mm	20 Nm	1,2 kN	150 mm	80 mm	100 mm
	≥ 40 mm	20 Nm	3,0 kN	150 mm	100 mm	100 mm
