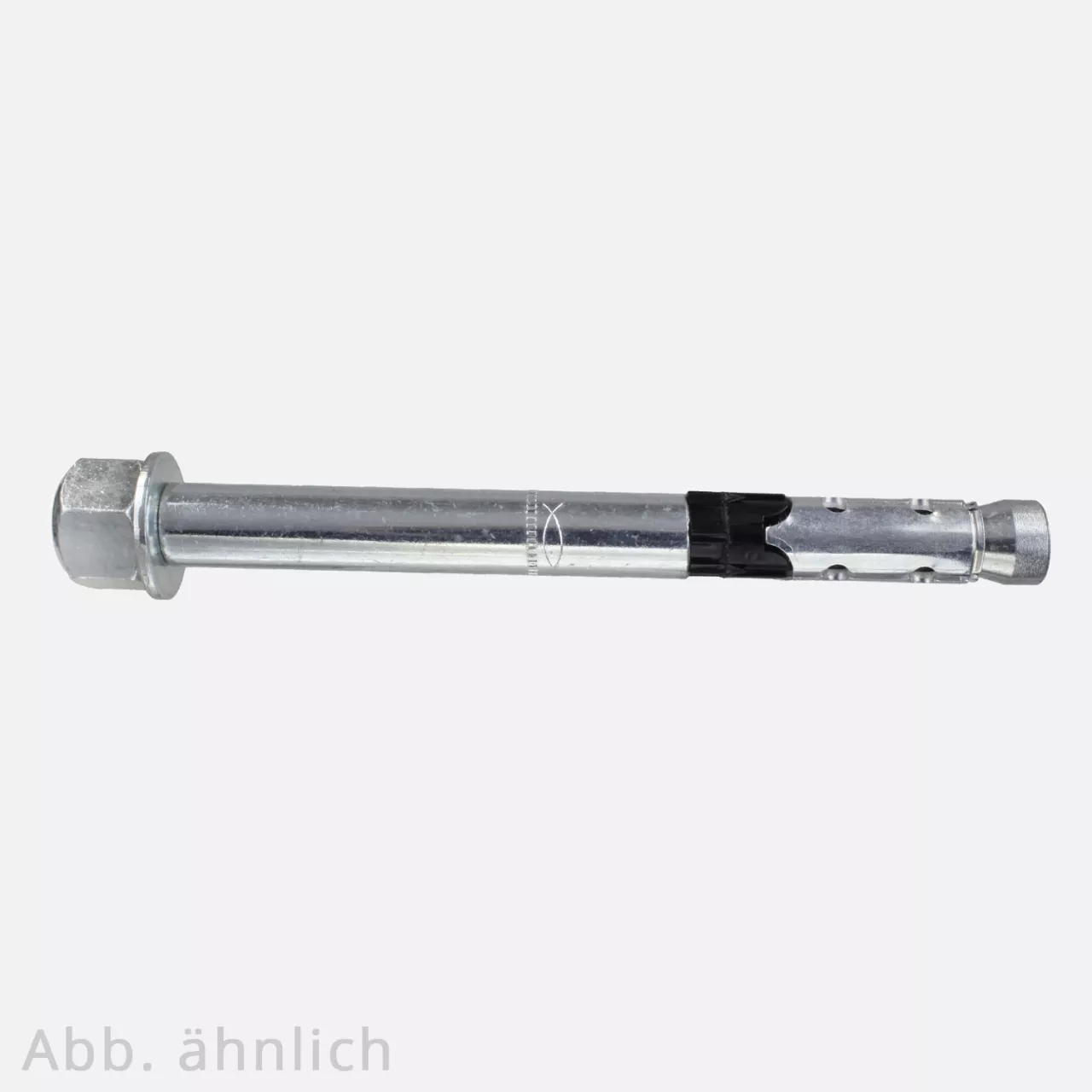

50 FISCHER Hochleistungsanker FH II-H 10x10 mm - verzinkt - ETA
| Anzahl | Stückpreis | Grundpreis |
|---|---|---|
| Bis 3 |
185,89 €*
|
3,72 €* / 1 Stück |
| Bis 7 |
180,31 €*
|
3,61 €* / 1 Stück |
| Bis 11 |
176,60 €*
|
3,53 €* / 1 Stück |
| Ab 12 |
172,88 €*
|
3,46 €* / 1 Stück |
185,89 €*
Versandfertig in 2 Tagen, Lieferzeit 1-3 Werktage
Produktinformationen
50 Hochleistungsanker FH II-H M6 x 75 mm, verzinkt, SW 13[Herstellernummer fischer©: 503139]
- Geeignet für die Durchsteckmontage
- Mit Hutmutter
- Maximale Sicherheit
Allgemein:
Die fischer© Hochleistungsanker FH II-H eignen sich für die Durchsteckmontage und sind für gerissenen und ungerissenen Beton zugelassen.
Durch das ideale Zusammenwirken von Hülse und Schraubenschaft wird eine hohe Quertragfähigkeit ermöglicht. Somit werden weniger Befestigungspunkte gebraucht.
Maximale Sicherheit und höchste Leistungsfähigkeit garantieren die internationalen Zulassungen.
Die Setzenergie wird durch die optimierte Geometrie reduziert. Das sorgt für eine kraftschonende Montage.
Eine oberflächenbündige Demontage wird durch die lösbare Schraubenverbindung ermöglicht.
Anwendungsbereiche:
- Geländer
- Treppen
- Konsolen
- Stahlkonstruktionen
- Leitern
- Kabeltrassen
- Maschinen
- Tore
- Fassaden
- Gitter
Eigenschaften:
| Material | Stahl |
| Oberfläche | verzinkt |
| Typ | FH II-H |
| Feuerwiderstandsklasse | R 120 |
| Schlüsselweite | SW 13 |
| Gewinde | M6 mm |
| Länge | 75 mm |
| Bohrnenndurchmesser | 10 mm |
| Bohrlochtiefe | 65 mm |
| Dicke des Anbauteils | 10 mm |
| Zugelassen für | Beton C20/25 bis C50/60, gerissen und ungerissen |
| Geeignet für | Beton C12/15, Naturstein mit dichtem Gefüge |
| Zugelassungen | ETA-07/0025, ETAG 001-2 |
Technische Daten:
Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (~B25).
| Typ | effektive Veranker-ungstiefe | min. Bauteil-dicke | Montage-drehmo-ment | zulässige Zuglast | zulässige Querlast | erforderlicher Randabstand für max. Zuglast | erforderlicher Randabstand für max. Querlast | erforderlicher Achsabstand bfür max. Last | min.Achs-abstand | min.Rand-abstand |
| FH II-H 10 | 40 mm | 80 mm | 10 Nm | 3,6 kN | 4,3 kN | 60 mm | 100 mm | 120 mm | 40 mm | 40 mm |
| FH II-H 12 | 60 mm | 120 mm | 22,5 Nm | 5,7 kN | 15,4 kN | 90 mm | 310 mm | 180 mm | 50 mm | 50 mm |
| FH II-H 15 | 70 mm | 140 mm | 40 Nm | 7,6 kN | 20,1 kN | 105 mm | 365 mm | 210 mm | 60 mm | 60 mm |
| FH II-H 18 | 80 mm | 160 mm | 80 Nm | 11,9 kN | 24,5 kN | 120 mm | 410 mm | 240 mm | 70 mm | 70 mm |
| Produktgruppe: | Hochleistungsanker |
|---|---|
| Durchmesser: | 10 mm |
| Gewindenennmaß: | M6 |
| Gesamtlänge: | 75 mm |
| Inhalt: | 50 Stück |
| Antrieb: | Sechskant |
| Antrieb Größe: | 13 |
| Antrieb Kürzel: | SW |
| Artikelart: | Artikel |
| Farbe: | schwarz, silber |
| Hersteller: | fischer |
| Oberfläche: | verzinkt |
| Produktfamilie: | Anker |
| Zulassung: | ETA |
| Zulassung Nr.: | 07/0025 |
| Zulassungstyp: | gerissener Beton, ungerissener Beton |
fischer Deutschland Vertriebs GmbH
Klaus-Fischer-Straße 1
72178 Waldachtal
Deutschland
