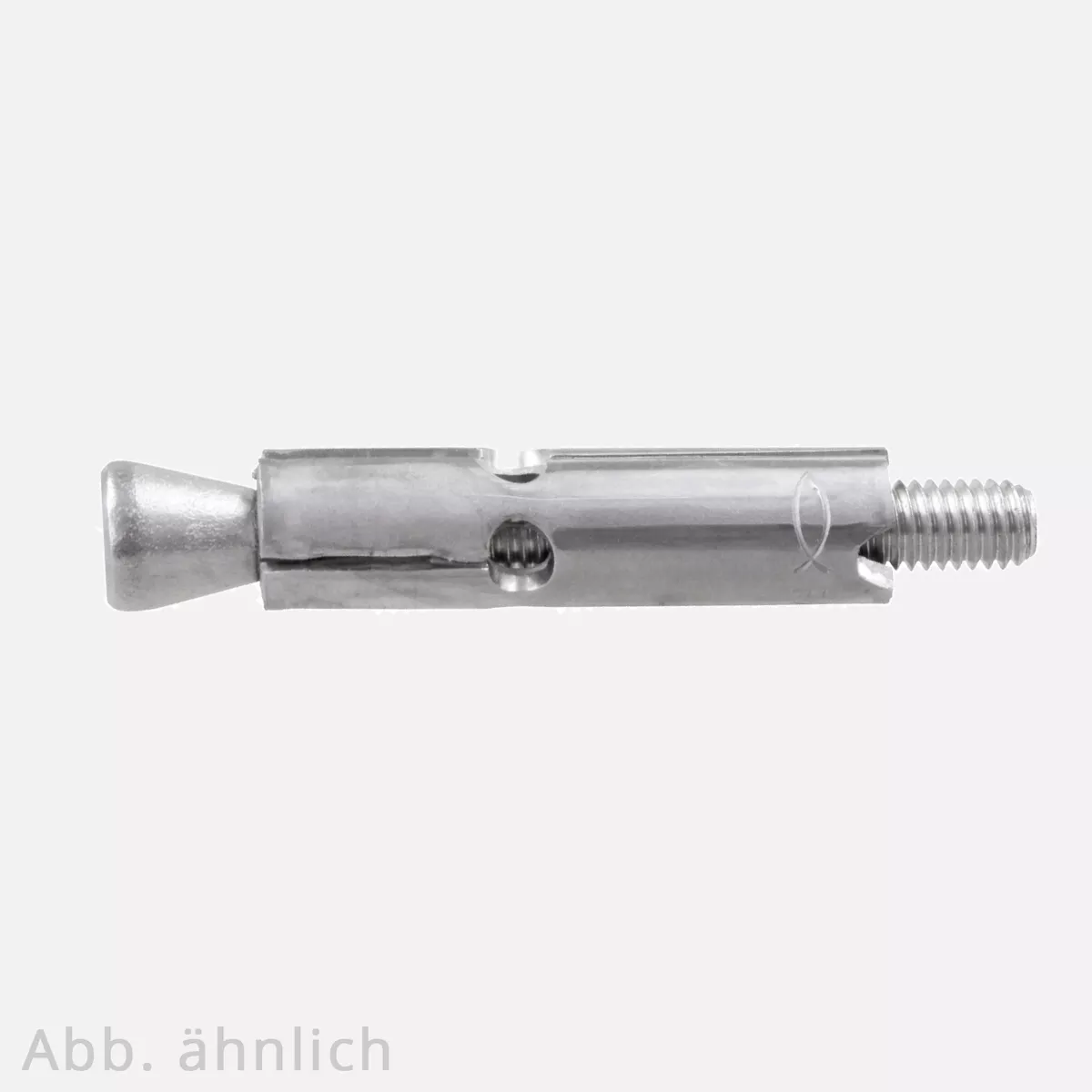

25 FISCHER ZYKON-Bolzenanker FZA A 10x40x10 mm - A4 - ETA

25 FISCHER ZYKON-Bolzenanker FZA A 10x40x10 mm - A4 - ETA

Art-Nr.: 25371 10 040 10
Durchmesser
Gesamtlänge
Befestigungsmaterialstärke
1 verfügbar

In ca. 2 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

In ca. 4 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

In ca. 3 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

In ca. 5 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

284,68 €*

11,39 €* / 1 Stück

Gewicht: 0.81 kg

Jetzt Mengenvorteil nutzen

Anzahl Stückpreis Grundpreis
Bis 3
284,68 €*
11,39 €* / 1 Stück
Bis 7
276,14 €*
11,05 €* / 1 Stück
Bis 11
270,45 €*
10,82 €* / 1 Stück
Ab 12
264,75 €*
10,59 €* / 1 Stück
Produktmerkmale
Anzahl: 25 Stck
Schl?lweite: 10 SW
Länge: 60 mm
Güte: A4
Material: Edelstahl
Versandgewicht: 0,891 kg
Verpackung: Karton
Qualität:
Hersteller: FISCHER

25 Bolzenanker FZA A M6 mm x 60 mm , Edelstahl A4
[Herstellernummer fischer©: 060772]



  • Geeignet für die Vorsteckmontage

  • Maximale Sicherheit

  • Flexible Verwendung

Allgemein:

Die fischer© ZYKON-Bolzenanker FZA A sind für die Vorsteckmontage geeignet und für gerissenen und ungerissenen Beton zugelassen.



Durch die spezielle Hinterschnitttechnik der Anker wird eine formschüssige Verbindung ermöglicht und sorgt so für maximale Sicherheit.



Eine flexible Verwendung wird durch die spreizdruckfreie Installation ermöglicht, da durch diese kleine Achs- und Randabstände entstehen.



Für eine geringe Setzenergie und kräfteschonende Montage sorgt die Bohrlochgeometrie des Ankers.



Anwendungsbereiche:

  • Stahlkonstruktionen
  • Geländer
  • Konsolen
  • Leitern
  • Kabeltrassen
  • Maschinen
  • Treppen
  • Tore
  • Fassaden



Eigenschaften:

Material Edelstahl
Güte A4
Typ FZA A
Feuerwiderstandsklasse F120
Antrieb Innensechskant
Schlüsselweite SW 10
Dübellänge 60 mm
Dicke des Anbauteils 10 mm
Gewinde M6
Zugehöriger Bohrer FZUB 10 x 40 mm
Zugehöriges Setzwerkzeug FZE plus FZE 10 plus mm
Zugelassen für Beton C20/25 bis C50/60, gerissen und ungerissen
Geeignet für Beton C12/15, Naturstein mit dichtem Gefüge
Zulassungen ETA-98/004, ETAG 01-3



Technische Daten:

Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübels
in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (~B25).



Typ effektive
Veranker-
ungstiefe 		min. Bauteil-
dicke		 Montage-
drehmo-
ment		 zulässige Zuglast zulässige Querlast

erforderlicher
Randabstand für
max. Zuglast

erforderlicher
Randabstand für
max. Querlast 		erforderlicher
Achsabstand für
max. Last 		min. Achs-
abstand		 min. Rand-
abstand
FZA 10x40 40 mm 100 mm 8,5 Nm 2,4 kN 4,6 kN 60 mm

95 mm

 120 mm 40 mm 35 mm
3,2 kN 65 mm
4,0 kN 85 mm
FZA 12x40 40 mm 100 mm 20 Nm 2,4 kN 5,6 kN 60 mm 120 mm 120 mm 40 mm 40 mm
FZA 14x40 40 mm 100 mm 40 Nm 2,4 kN 5,6 kN 60 mm 115 mm 120 mm 70 mm 70 mm
FZA 12x50 50 mm 110 mm 20 Nm 4,3 kN 7,9 kN 75 mm 160 mm 150 mm 50 mm 45 mm
5,8 kN 115 mm
7,3 kN 145 mm
FZA 14x60 60 mm 130 mm 40 Nm 5,7 kN 13,3 kN 90 mm 250 mm 180 mm 60 mm 55 mm
9,3 kN 165 mm
11,6 kN 215 mm
FZA 18x80 80 mm 160 mm 60 Nm 9,5 kN 19,3 kN 120 mm 315 mm 240 mm 80 mm 70 mm
13,5 kN 210 mm
16,9 kN 270 mm
FZA 22x100 100 mm 200 mm 100 Nm 17,1 kN 34,3 kN 150 mm 500 mm 300 mm 100 mm 100 mm
25,2 kN 355 mm
31,4 kN 455 mm
FZA 22x125 125 mm 250 mm 100 Nm 19,0 kN 35,9 kN 190 mm 450 mm 375 mm 125 mm 125 mm
25,2 kN 300 mm
31,4 kN 385 mm
25 FISCHER ZYKON-Bolzenanker FZA A 10x40x10 mm - A4 - ETA

Produktgruppe:

Bolzenanker

Durchmesser:

10 mm

Gewindenennmaß:

M6

Gesamtlänge:

60 mm

Inhalt:

25 Stück

Antrieb:

Sechskant

Werkstoffgruppe:

Edelstahl A4

Antrieb Größe:

10

Antrieb Kürzel:

Antrieb Kürzel=SW

Artikelart:

Artikel

Befestigungsmaterialstärke:

10 mm

Farbe:

silber

Festigkeitsklasse:

50

Hersteller:

fischer

Hersteller Nummer:

060772

Produktfamilie:

Anker

Werkstoff Nr.:

1.4401

Zulassung:

ETA

Zulassung Nr.:

98/004

Zulassungstyp:

gerissener Beton, ungerissener Beton
