143,37 €*
Gewicht: 1.972 kg
Produktmerkmale | |
---|---|
Anzahl: | 50 Stck |
: | 2 |
Material: | Nylon |
Versandgewicht: | 2,169 kg |
Verpackung: | Karton |
Qualität: | ![]() |
Hersteller: | ![]() |

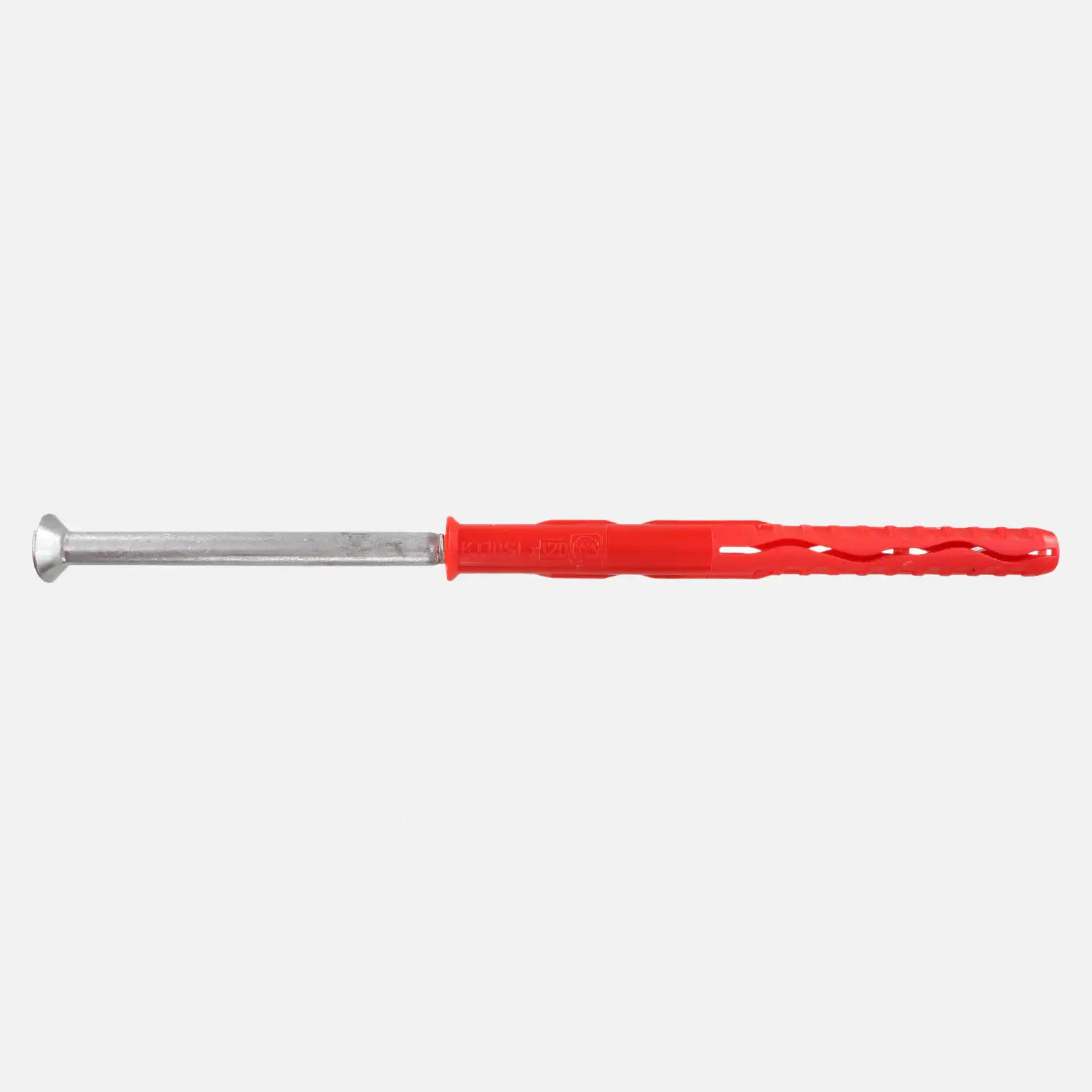

50 Langschaftdübel SXRL-T 10 mm x 2 mm,
Nylon
[Herstellernummer fischer©: 522700]
- Optimale Haltewerte
- Für jede Anwendung der richtige Dübel
- Gleichmäßige Lastverteilung im Untergrund
Allgemein:
Die fischer© Langschaftdübel SXRL sind für folgende Baustoffe zugelassen: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein und Beton.
Die Haltekräfte verteilen sich gleichmäßig im Bohrloch, dank der besonderen Geometrie des Dübels.
Die längeren Rippen verhindern ein Mitdrehen beim Tiefersetzen.
Zu optimalen Haltewerte bei Verankerungen in Loch- und Vollbaustoffen führen die zwei Spreizzonen.
Die SXRL sind die richtigen Dübel für jede Anwendung.
Anwendungsbereiche:
- Fassaden-, Decken- und Dachunterkonstruktionen aus Holz oder Metall
- Kanthölzer
- Tore und Türen
- TV-Konsolen
- Küchenhängeschränke
- Garderoben
- Fenster
Eigenschaften:
Material | Nylon |
Schraubenmaterial | Edelstahl A4 |
Typ | SXRL-T |
Feuerwiderstandklasse | R 90 |
Länge | 2 mm |
Bohrnenndurchmesser | 10 mm |
Bohrlochtiefe | 130 mm |
Nutzlänge bei Verankerungstiefe 70 mm | 50 mm |
Nutzlänge bei Verankerungstiefe 90 mm | 30 mm |
Zugelassen für | Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton ≥ C12/15 |
Zulassungen | ETA-07/0121 ETAG 020 Part 2, 3, 4, 5 ETA-14/0297 ETAG 020 a, b, c, d |
Technische Daten :
Die angegebenen Werte zeigen die zulässigen Höchstlasten mit 1,4 Sicherheitsfaktor eines Einzeldübels als Mehrfachbefestigung von nichttragenden Systemen in Mauerwerk.
Gilt für Temperaturen bis +50°C bzw. kurzzeitig bis +80°C im Verankerungsgrund. Es sind höhere zulässige Höchstlasten bei Langzeittemperaturen bis 30°C möglich. Außerdem ist für die Bemessung der gesamte Zulassungsbescheid ETA-07/0121 zu beachten. Die Werte sind als Anhaltswerte zu betrachten, da die sich je nach Steintyp und Hersteller unterscheiden können.
Vollstein- und Lochsteinmauerwerk | |||||||
Typ | Steindruckfestigkeit | Steinbezeichnung nach DIN | min. Verankerungstiefe | min. Bauteildicke | zulässige Last (Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel) |
min. Achsabstand | min. Randabstand |
Vollziegel Mz | |||||||
SXRL 10 | ≥ 20 N/mm² | Mz | 70 mm | 110 mm | 1,14 kN | 100 mm | 100 mm |
SXRL 10 | ≥ 28 N/mm² | Mz | 70 mm | 110 mm | 1,57 kN | 100 mm | 100 mm |
Kalksandvoll- und blockstein KS | |||||||
SXRL 10 | ≥ 12 N/mm² | KS | 70 mm | 110 mm | 1,86 kN | 100 mm | 100 mm |
Hochlochziegel Hlz | |||||||
SXRL 10 | ≥ 20 N/mm² | Hlz | 70 mm | 110 mm | 0,34 kN | 100 mm | 100 mm |
Kalksandlochstein KSL | |||||||
SXRL 10 | ≥ 20 N/mm² | KSL | 70 mm | 110 mm | 1,00 kN | 100 mm | 100 mm |
Hohlblockstein aus Leichtbeton HbI | |||||||
SXRL 10 | ≥ 6 N/mm² | HbI | 70 mm | 110 mm | 0,43 kN (Aussenstegdicke min. 35 mm und Hammerbohrverfahren) |
100 mm | 100 mm |
SXRL 10 | ≥ 10 N/mm² | HbI | 70 mm | 110 mm | 0,71 kN (Aussenstegdicke min. 35 mm und Hammerbohrverfahren) |
100 mm | 100 mm |
Vollstein und Vollblock aus Leichtbeton V | |||||||
SXRL 10 | ≥ 2 N/mm² | V | 70 mm | 100 mm | 0,34 kN | 100 mm | 100 mm |
Porenbetonblocksteine und bewehrte Porenbetonplatten AAC | |||||||
SXRL 10 | ≥ 2 N/mm² | AAC | 90 mm | 175 mm | 0,32 kN | 200 mm | 100 mm |
SXRL 10 | ≥ 6 N/mm² | AAC | 90 mm | 175 mm | 1,43 kN | 200 mm | 100 mm |
Die angegeben Werte zeigen die zulässigen Höchstlasten mit Sicherheitsfaktor 1,4 eines Einzeldübels als Mehrfachbesfestigung von nichttragenden Systemen in Normalbeton ≥ C 12/15 bzw. ≥ B 15.
Gilt für Temperaturen bis +50°C bzw. kurzzeitig bis +80°C im Verankerungsgrund. Es sind höhere zulässige Höchstlasten bei Langzeittemperaturen bis 30°C möglich. Außerdem ist für die Bemessung der gesamte Zulassungsbescheid ETA-07/0121 zu beachten. Die Werte sind als Anhaltswerte zu betrachten, da die sich je nach Steintyp und Hersteller unterscheiden können.
gerissener oder ungerissener Beton | ||||||
Typ | min. Verankerungstiefe | min. Bauteildicke | zulässige Zulast | zulässige Querlast | min. Achsabstand | min. Randabstand |
SXRL 10 | 70 mm | 110 mm | 2,6 kN | 2,6 kN | 50 mm | 50 mm |
