50 FISCHER Langschaftdübel SXRL-T 10x120 mm - Nylon - SEKO - TX - ETA | 120 mm

Jetzt Mengenvorteil nutzen

Anzahl	Stückpreis	Grundpreis
Bis 3	52,27 €*	1,05 €* / 1 Stück
Bis 7	50,70 €*	1,01 €* / 1 Stück
Bis 11	49,65 €*	0,99 €* / 1 Stück
Ab 12	48,61 €*	0,97 €* / 1 Stück

Produktmerkmale
Anzahl:	50 Stck
Länge:	120 mm
Material:	Nylon
Versandgewicht:	2,130 kg
Verpackung:	Karton
Oberfläche:	verzinkt
Qualität:
Hersteller:

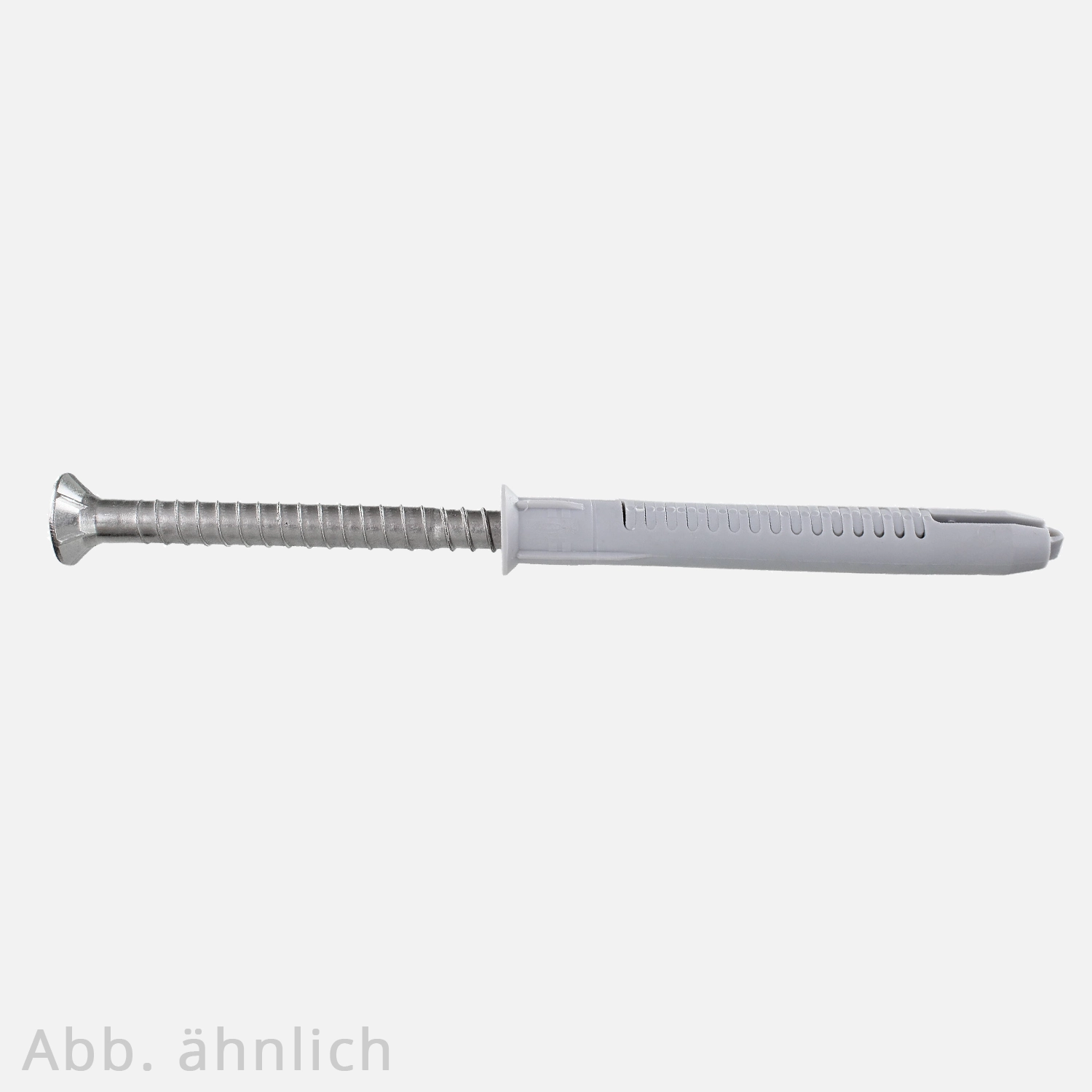

50 Langschaftdübel SXRL-T 10 mm x 120 mm, Nylon
[Herstellernummer fischer©: 522700]

Mit FISCHER Sicherheitsschraube

Geeignet für die Durchsteckmontage

Halogenfrei

Allgemein:

Die fischer© Langschaftdübel SXRL-T sind für folgende Baustoffe zugelassen:

Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein und Beton.

Die Dübel besitzen eine besondere Geometrie. Dadurch verteilen sich die Haltekräfte gleichmäßig im Bohrloch.

Bei der Montage wird beim Tiefersetzen ein Mitdrehen des Dübels verhindert, dank der längeren Rippen.

In Loch- und Vollbaustoffen verankern sich die Dübel und die zwei Spreizzonen sorgen für optimale Haltewerte.

Mit einer Nutzlänge bis 290mm sind diese Dübel ideal für jede Anwendung.

Anwendungsbereiche:

Fassaden-, Decken- und Dachunterkonstruktionen aus Holz oder Metall
Kanthölzer
Tore und Türen
TV-Konsolen
Küchenhängeschränke
Garderoben
Fenster

Eigenschaften:

Material	Nylon
Schraubenmaterial	Stahl
Schraubenoberfläche	verzinkt
Feuerwiderstandklasse	R 90
Typ	SXRL-T
Länge	120 mm
Bohrnenndurchmesser	10 mm
Bohrlochtiefe	130 mm
Nutzlänge bei Verankerungstiefe 70 mm	50 mm
Nutzlänge bei Verankerungstiefe 90 mm	30 mm
Zugelassen für	Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton ≥ C12/15
Geeignet für	Naturstein mit dichtem Gefüge, Vollgips-Platten
Zuglassung	ETA-07/0121 ETAG 020 Part 2, 3, 4, 5 ETA-14/0297 ETAG 020 a, b, c, d

Technische Daten :

Die angegebenen Werte zeigen die zulässigen Höchstlasten mit 1,4 Sicherheitsfaktor eines Einzeldübels als Mehrfachbefestigung von nichttragenden Systemen in Mauerwerk.

Gilt für Temperaturen bis +50°C bzw. kurzzeitig bis +80°C im Verankerungsgrund. Es sind höhere zulässige Höchstlasten bei Langzeittemperaturen bis 30°C möglich. Außerdem ist für die Bemessung der gesamte Zulassungsbescheid ETA-07/0121 zu beachten. Die Werte sind als Anhaltswerte zu betrachten, da die sich je nach Steintyp und Hersteller unterscheiden können.

					Vollstein- und Lochsteinmauerwerk
Typ	Steindruckfestigkeit	Steinbezeichnung nach DIN	min. Verankerungstiefe	min. Bauteildicke	zulässige Last (Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel)	min. Achsabstand	min. Randabstand
Vollziegel Mz
SXRL 10	≥ 20 N/mm²	Mz	70 mm	110 mm	1,14 kN	100 mm	100 mm
SXRL 10	≥ 28 N/mm²	Mz	70 mm	110 mm	1,57 kN	100 mm	100 mm
Kalksandvoll- und blockstein KS
SXRL 10	≥ 12 N/mm²	KS	70 mm	110 mm	1,86 kN	100 mm	100 mm
Hochlochziegel Hlz
SXRL 10	≥ 20 N/mm²	Hlz	70 mm	110 mm	0,34 kN	100 mm	100 mm
Kalksandlochstein KSL
SXRL 10	≥ 20 N/mm²	KSL	70 mm	110 mm	1,00 kN	100 mm	100 mm
Hohlblockstein aus Leichtbeton HbI
SXRL 10	≥ 6 N/mm²	HbI	70 mm	110 mm	0,43 kN (Aussenstegdicke min. 35 mm und Hammerbohrverfahren)	100 mm	100 mm
SXRL 10	≥ 10 N/mm²	HbI	70 mm	110 mm	0,71 kN (Aussenstegdicke min. 35 mm und Hammerbohrverfahren)	100 mm	100 mm
Vollstein und Vollblock aus Leichtbeton V
SXRL 10	≥ 2 N/mm²	V	70 mm	100 mm	0,34 kN	100 mm	100 mm
Porenbetonblocksteine und bewehrte Porenbetonplatten AAC
SXRL 10	≥ 2 N/mm²	AAC	90 mm	175 mm	0,32 kN	200 mm	100 mm
SXRL 10	≥ 6 N/mm²	AAC	90 mm	175 mm	1,43 kN	200 mm	100 mm

Die angegeben Werte zeigen die zulässigen Höchstlasten mit Sicherheitsfaktor 1,4 eines Einzeldübels als Mehrfachbesfestigung von nichttragenden Systemen in Normalbeton ≥ C 12/15 bzw. ≥ B 15.

			gerissener oder ungerissener Beton
Typ	min. Verankerungstiefe	min. Bauteildicke	zulässige Zulast	zulässige Querlast	min. Achsabstand	min. Randabstand
SXRL 10	70 mm	110 mm	2,6 kN	2,6 kN	50 mm	50 mm
