50 FISCHER Langschaftdübel SXRL-FUS 10x80 mm - ETA

Gesamtlänge

Anzahl	Stückpreis	Grundpreis
Bis 3	54,13 €*	1,08 €* / 1 Stück
Bis 7	52,50 €*	1,05 €* / 1 Stück
Bis 11	51,42 €*	1,03 €* / 1 Stück
Ab 12	50,34 €*	1,01 €* / 1 Stück

54,13 €*

Inhalt: 50 Stück (1,08 €* / 1 Stück)

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 2 Tagen, Lieferzeit 1-3 Werktage

Produktnummer: 80162 10 080

EAN: 4048962180947

Gewicht: 1,839 kg

Lieferzeit: 1-3 Werktage

Externer Lagerbestand: 15 (Lieferzeit + 2 Werktage)

Gesamtlänge	Stückpreis				Kaufen
Gesamtlänge	Bis 3	Bis 7	Bis 11	Ab 12	Kaufen

Produktinformationen

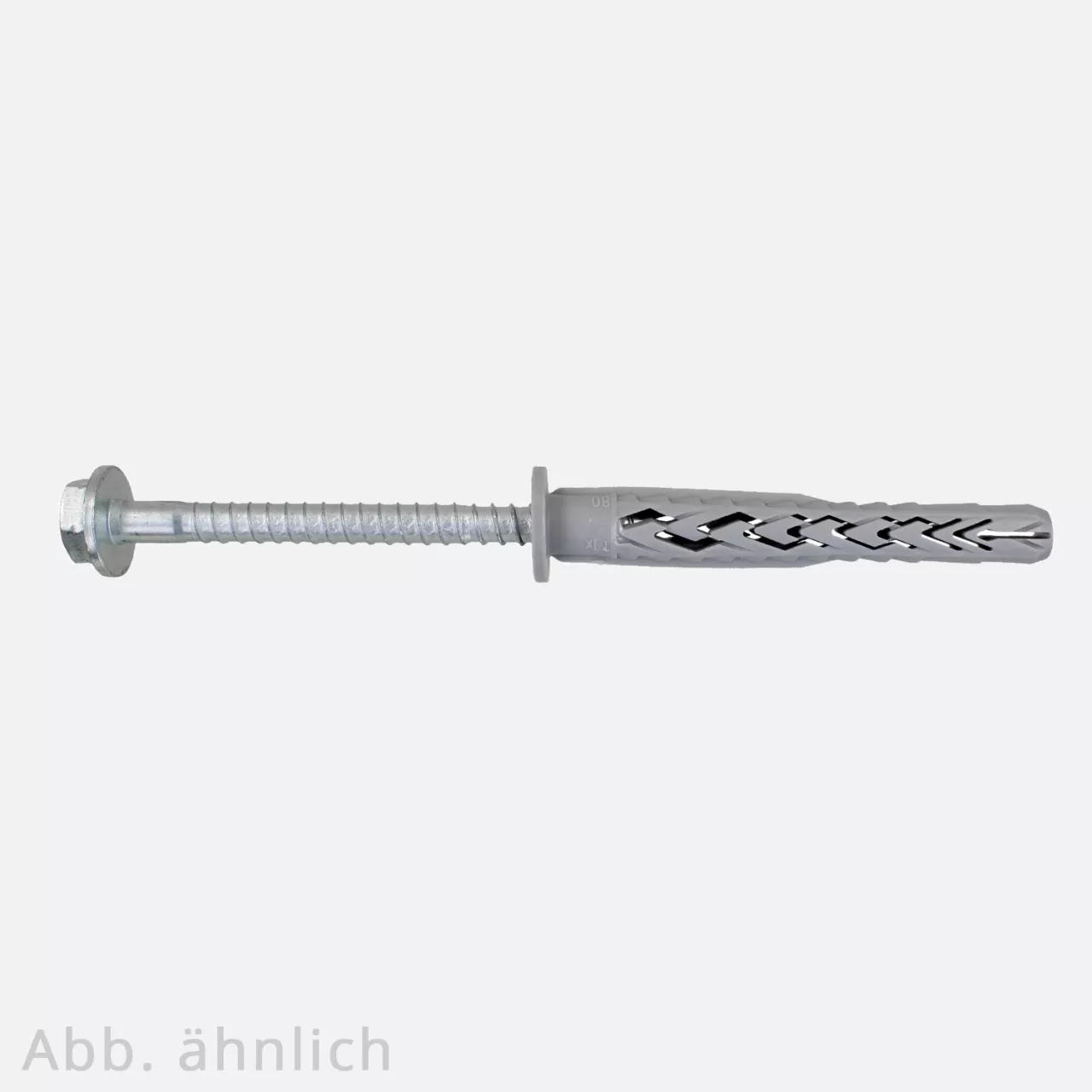

50 Langschaftdübel SXRL-FUS 10 mm x 80 mm, Nylon[Herstellernummer fischer©: 522719]

Richtiger Dübel bei jeder Anwendung
Korrosionsschutz durch galvanische Verzinkung
Kein Mitdrehen beim Tiefersetzen

Allgemein:

Die fischer© Langschaftdübel SXRL-FUS sind für folgende Baustoffe zugelassen: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein und Beton.

Die Haltekräfte verteilen sich gleichmäßig im Bohrloch, dank der besonderen Geometrie der Dübel.

Bei der Montage wird ein Mitdrehen beim Tiefersetzen durch die längeren Rippen verhindert.

Die zwei Spreizzonen führen, bei der Verankerung in Loch- und Vollbaustoffen, zu ideale Haltewerte.

Die SXRL-FUS sind bei jeder Anwendung die richtigen Dübel.

Anwendungsbereiche:

Fassaden-, Decken- und Dachunterkonstruktionen aus Holz und Metall
Kanthölzer
Türen und Tore
TV-Konsolen
Küchenhängeschränke
Garderoben
Fenster

Eigenschaften:

Material	Nylon
Schraubenmaterial	Stahl
Schraubenoberfläche	verzinkt
Feuerwiderstandklasse	R 90
Typ	SXRL-FUS
Länge	80 mm
Bohrnenndurchmesser	10 mm
Bohrlochtiefe	90 mm
Nutzlänge für Verankerungstiefe 70 mm	10 mm
Nutzlänge für Verankerungstiefe 90 mm	-
Zugelassen für	Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton ≥ C 12/15
Geeignet für	Naturstein mit dichtem Gefüge, Vollgips-Platten
Zulassungen	ETA-07/0121ETA-07/0121ETAG 020 Part 2, 3, 4, 5ETA-14/0297ETAG 020 a, b, c, d

Technische Daten :

Die angegebenen Werte zeigen die zulässigen Höchstlasten mit 1,4 Sicherheitsfaktor eines Einzeldübels als Mehrfachbefestigung von nichttragenden Systemen in Mauerwerk.

Gilt für Temperaturen bis +50°C bzw. kurzzeitig bis +80°C im Verankerungsgrund. Es sind höhere zulässige Höchstlasten bei Langzeittemperaturen bis 30°C möglich. Außerdem ist für die Bemessung der gesamte Zulassungsbescheid ETA-07/0121 zu beachten. Die Werte sind als Anhaltswerte zu betrachten, da die sich je nach Steintyp und Hersteller unterscheiden können.

					Vollstein- und Lochsteinmauerwerk
Typ	Steindruckfestigkeit	Steinbezeichnung nach DIN	min. Verankerungstiefe	min. Bauteildicke	zulässige Last (Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel)	min. Achsabstand	min. Randabstand
Vollziegel Mz
SXRL 10	≥ 20 N/mm²	Mz	70 mm	110 mm	1,14 kN	100 mm	100 mm
SXRL 10	≥ 28 N/mm²	Mz	70 mm	110 mm	1,57 kN	100 mm	100 mm
Kalksandvoll- und blockstein KS
SXRL 10	≥ 12 N/mm²	KS	70 mm	110 mm	1,86 kN	100 mm	100 mm
Hochlochziegel Hlz
SXRL 10	≥ 20 N/mm²	Hlz	70 mm	110 mm	0,34 kN	100 mm	100 mm
Kalksandlochstein KSL
SXRL 10	≥ 20 N/mm²	KSL	70 mm	110 mm	1,00 kN	100 mm	100 mm
Hohlblockstein aus Leichtbeton HbI
SXRL 10	≥ 6 N/mm²	HbI	70 mm	110 mm	0,43 kN(Aussenstegdicke min. 35 mm und Hammerbohrverfahren)	100 mm	100 mm
SXRL 10	≥ 10 N/mm²	HbI	70 mm	110 mm	0,71 kN(Aussenstegdicke min. 35 mm und Hammerbohrverfahren)	100 mm	100 mm
Vollstein und Vollblock aus Leichtbeton V
SXRL 10	≥ 2 N/mm²	V	70 mm	100 mm	0,34 kN	100 mm	100 mm
Porenbetonblocksteine und bewehrte Porenbetonplatten AAC
SXRL 10	≥ 2 N/mm²	AAC	90 mm	175 mm	0,32 kN	200 mm	100 mm
SXRL 10	≥ 6 N/mm²	AAC	90 mm	175 mm	1,43 kN	200 mm	100 mm

Die angegeben Werte zeigen die zulässigen Höchstlasten mit Sicherheitsfaktor 1,4 eines Einzeldübels als Mehrfachbesfestigung von nichttragenden Systemen in Normalbeton ≥ C 12/15 bzw. ≥ B 15.

			gerissener oder ungerissener Beton
Typ	min. Verankerungstiefe	min. Bauteildicke	zulässige Zulast	zulässige Querlast	min. Achsabstand	min. Randabstand
SXRL 10	70 mm	110 mm	2,6 kN	2,6 kN	50 mm	50 mm

Eigenschaften

Produktgruppe:	Langschaftdübel
Durchmesser:	10 mm
Gesamtlänge:	80 mm
Inhalt:	50 Stück
Antrieb:	Sechskant
Antrieb Größe:	13
Antrieb Kürzel:	SW
Artikelart:	Artikel
Farbe:	grau, silber
Form:	Typ SXRL-FUS
Hersteller:	fischer
Oberfläche:	verzinkt
Produktfamilie:	Dübel
Zulassung:	ETA
Zulassung Nr.:	07/0121
