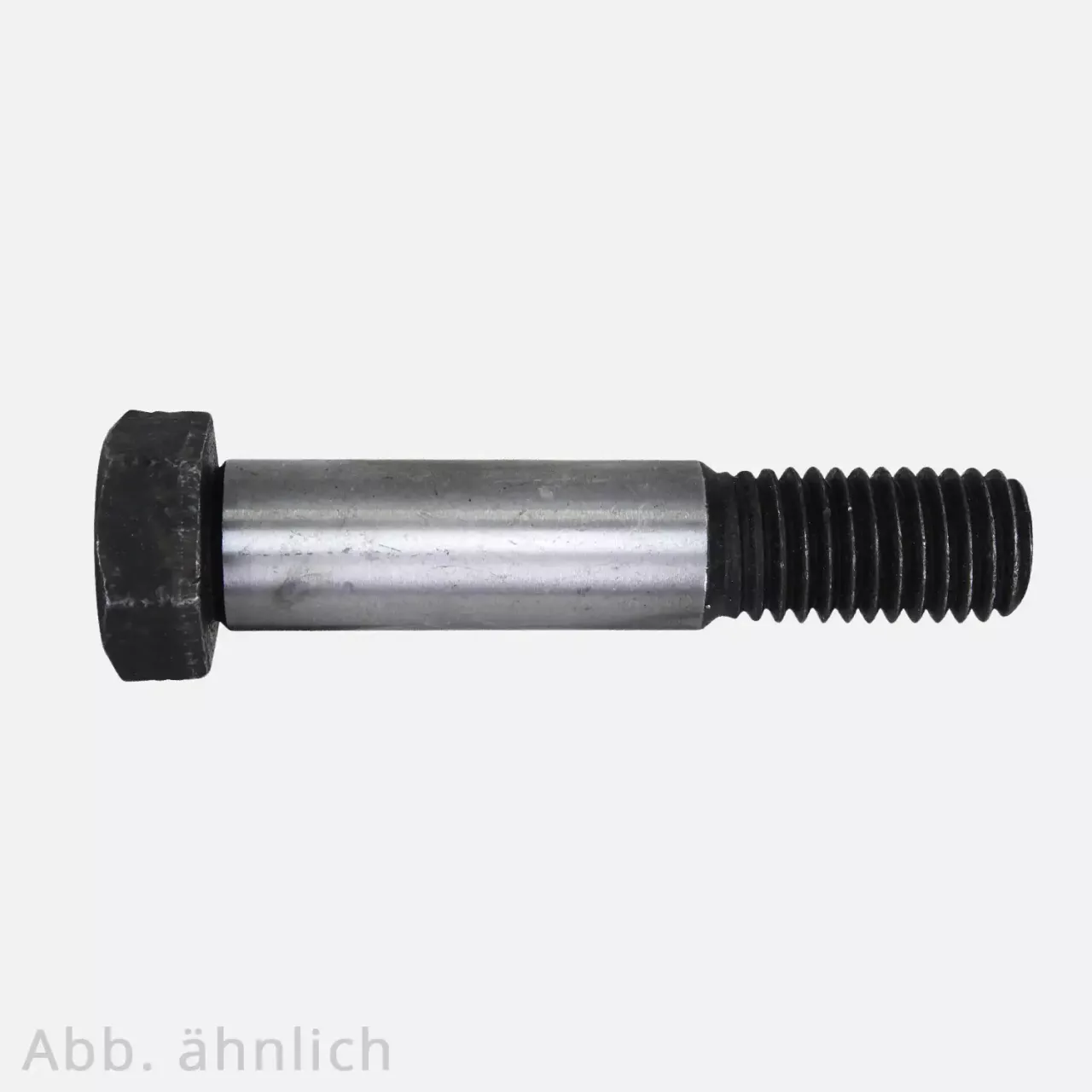

1 Sechskant-Passschraube M24x100 mm - DIN 609 - 8.8 blank
-Puck, , , , , -Puck, , , , , -Puck, , , , , -Puck, ,
1 Sechskant-Passschraube M24x100 mm - DIN 609 - 8.8 blank
-Puck, , , , , -Puck, , , , , -Puck, , , , , -Puck, ,

1 Sechskant-Passschraube M24x100 mm - DIN 609 - 8.8 blank

Art-Nr.: 1098 24 100
Durchmesser
Inhalt
Schaftlänge
70 verfügbar

In ca. 2 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

In ca. 3 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

In ca. 3 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

In ca. 6 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

11,48 €*

Gewicht: 0.493 kg

Jetzt Mengenvorteil nutzen

Anzahl Stückpreis
Bis 1
11,48 €*
Bis 3
11,25 €*
Bis 9
11,14 €*
Bis 19
11,02 €*
Ab 20
10,91 €*

Sechskant-Passschrauben gefertigt nach DIN 609 – Präzise Passung und hohe Belastbarkeit

Produktübersicht

Diese Sechskant-Passschrauben in der Größe M24 x 100 mm, gefertigt nach DIN 609, bieten eine optimale Kombination aus hoher Festigkeit und präziser Passung. Sie sind speziell für Anwendungen konzipiert, die eine exakte Positionierung und starke Verbindung erfordern, wie etwa im Maschinenbau und in der Metallkonstruktion. Die Festigkeitsklasse 8.8 garantiert eine hohe Belastbarkeit, während die Passschafttoleranz k6 eine präzise Passung in Bohrungen mit Toleranz H7 sicherstellt. Die blanke Oberfläche ermöglicht eine gute Weiterverarbeitung oder individuelle Oberflächenbehandlung.

Hauptmerkmale

  • Größe: M24 x 100 mm
  • Norm: DIN 609
  • Festigkeitsklasse: 8.8 (hohe mechanische Belastbarkeit)
  • Antrieb: Sechskant mit Schlüsselweite 36 mm
  • Gewinde: Metrisches Teilgewinde (Gewindelänge 36,5 mm)
  • Kopfhöhe: 15 mm
  • Passschafttoleranz: k6 (für Bohrungstoleranz H7)
  • Oberfläche: Blank (unbehandelt)
  • Material: Hochfester Stahl

Vorteile

  1. Präzise Passung: Die Passschrauben sind mit einer Schafttoleranz k6 ausgeführt, was in Kombination mit einer Bohrungstoleranz H7 eine exakte, spielfreie Verbindung gewährleistet. Ideal für Anwendungen, bei denen eine präzise Positionierung der Bauteile entscheidend ist.
  2. Hohe Belastbarkeit: Dank der Festigkeitsklasse 8.8 können diese Schrauben hohe Zug- und Scherkräfte aufnehmen, was sie zur idealen Wahl für strukturell beanspruchte Verbindungen im Maschinenbau macht.
  3. Individuelle Oberflächenbehandlung möglich: Die blanke Ausführung erlaubt eine problemlose Weiterverarbeitung oder zusätzliche Beschichtungen, falls spezifische Korrosionsschutzanforderungen vorliegen.

Einsatzgebiete

Diese Sechskant-Passschrauben sind besonders geeignet für:
  • Maschinen- und Anlagenbau: Ideal für Verbindungen, bei denen eine exakte Passung und hohe Stabilität gefordert sind, etwa bei beweglichen Verbindungen oder hochpräzisen Bauteilmontagen.
  • Stahlbau und Konstruktionen: Für Verbindungen, die auf genau definierte Toleranzen angewiesen sind und hohe Kräfte übertragen müssen.
  • Montage und Fertigung: Hervorragend geeignet für Montagearbeiten, bei denen Positionierungsgenauigkeit und Stabilität entscheidend sind.

Anwendungshinweise

Die Schrauben sind für Bohrungen mit Toleranz H7 geeignet. Bei der Montage sollten ein Schraubenschlüssel oder eine Ratsche mit einer Schlüsselweite von 36 mm verwendet werden. Das Teilgewinde erlaubt eine sichere und feste Verbindung, während der Passschaft für eine exakte Positionierung sorgt. Für optimale Ergebnisse sollten die Schrauben mit dem empfohlenen Anzugsdrehmoment für die Festigkeitsklasse 8.8 angezogen werden, um die gewünschte Stabilität ohne Materialüberlastung zu erreichen.

Zusätzliche Informationen

Die DIN 609 Sechskant-Passschrauben werden oft in Konstruktionen eingesetzt, die sowohl Präzision als auch hohe Belastbarkeit erfordern. Sie sind ideal für industrielle Anwendungen, bei denen eine exakte Verbindung von Bauteilen entscheidend ist. Die blanke Oberfläche ist besonders vorteilhaft, wenn eine zusätzliche Beschichtung, wie etwa eine Verzinkung oder Pulverbeschichtung, vorgesehen ist.

1 Sechskant-Passschraube M24x100 mm - DIN 609 - 8.8 blank

Produktgruppe:

Sechskant-Passschrauben

Durchmesser:

24 mm

Gewindenennmaß:

M24

Gesamtlänge:

100 mm

Inhalt:

1 Stück

Antrieb:

Sechskant

Kopfform:

Sechskantkopf

Werkstoffgruppe:

Stahl

Antrieb Kürzel:

SW

Artikelart:

Artikel

Beschichtung:

kein Oberflächenschutz

DIN:

DIN 609

Farbe:

grau bis schwarz

Festigkeitsklasse:

8.8

Form:

normale Form

Gewindeart:

metrisches ISO-Gewinde

Gewindeausführung:

Teilgewinde

Gewindelänge:

36,5 mm

Gewinderichtung:

Rechtsgewinde

Gewindesteigung:

3 mm

Kopfhöhe:

15 mm

Oberfläche:

blank

Produktfamilie:

Schrauben

Produktklasse:

A

Schaftdetails:

Passschafttol. k6 für Bohrungstol. H7

Schaftlänge:

63,5 mm

Schlüsselweite:

36

Spitzendetails:

normale Spitze

Spitzenlänge:

N/A

Werkstoff Nr.:

N/A

Ø-Schaft:

25 mm
