50 Scheiben mit Außennase für M20 - DIN 432 - blank

50 Scheiben mit Außennase für M20 - DIN 432 - blank

Art-Nr.: 2670 20
Gewindenennmaß
Inhalt
12 verfügbar

In ca. 2 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

In ca. 3 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

In ca. 3 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

In ca. 6 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

13,64 €*

0,27 €* / 1 Stück

Gewicht: 0.655 kg

Jetzt Mengenvorteil nutzen

Anzahl Stückpreis Grundpreis
Bis 3
13,64 €*
0,27 €* / 1 Stück
Bis 7
13,23 €*
0,26 €* / 1 Stück
Bis 11
12,96 €*
0,26 €* / 1 Stück
Ab 12
12,69 €*
0,25 €* / 1 Stück

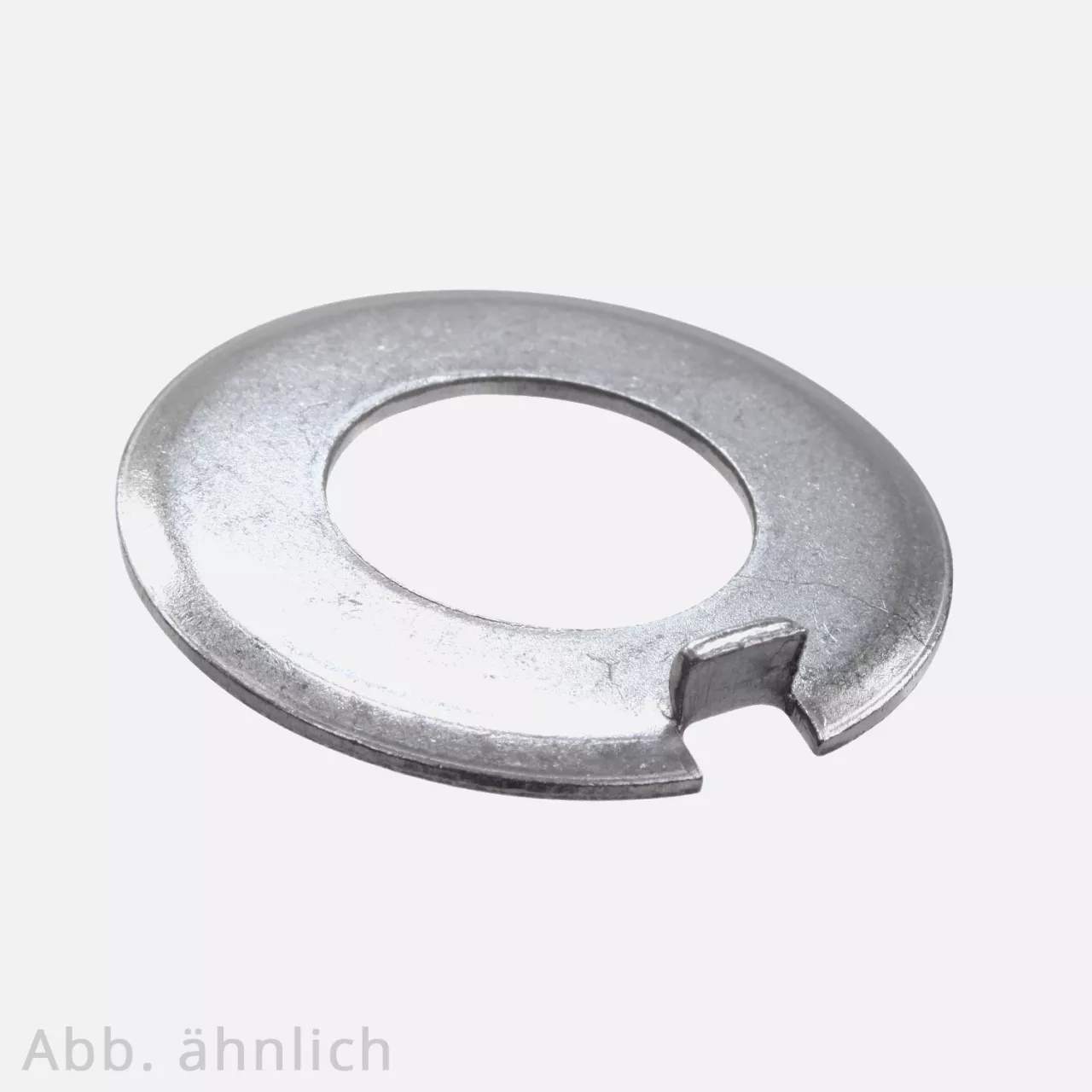

50 Stück Unterlegscheiben mit Außennase, M20, blank
- DIN 432 -

  • Ausführung nach DIN 432
  • Außennase zur Arretierung / Sicherung
  • Materialstärke 1,6 mm

Allgemeine Informationen:

Die U-Scheiben mit Außennase gehören zu den formschlüssigen Schraubensicherungen, sie sollen das selbständige Lösen bzw. Lockern von Schrauben und Muttern verhindern. Diese Art der Scheiben werden u.a. von der Automobilindustrie verwendet. Bei den Scheiben nach der DIN 432 handelt es sich um normale Unterlegscheiben, jedoch verfügen sie über eine Außennase zur Sicherung bzw. Arretierung. Die Außennase ist am Rand der Scheibe ausgestanzt und um 90° gebogen.

Achtung → Nicht geeignet für hochfeste Schraubenverbindungen!

Verarbeitung / Anwendung:

Die Unterlegscheibe der DIN 432 hat einen Lochdurchmesser von 21 mm und eignet sich daher bestens für die Verwendung mit M20 - Schrauben. Der Außendurchmesser der Scheibe beträgt 42 mm und die Materialstärke  1,6 mm.

Ergänzende "Technische Daten":

Nenngröße
Nasenbreite
Nasenhöhe
M4
M5
M6
M8
M10
M12
M14
M16
M18
M20
M22
M24
M27
M30
M33
M36
M39
M42
M45
M48
M53
M56
M60
  2,5 mm
  3,5 mm
  3,5 mm
  3,5 mm
  4,5 mm
  4,5 mm
  4,5 mm
  5,5 mm
  6,5 mm
  6,5 mm
  7,5 mm
  7,5 mm
  8,5 mm
  8,5 mm
  9,5 mm
11,0 mm
11,0 mm
11,0 mm
13,0 mm
13,0 mm
13,0 mm
16,0 mm
18,0 mm
  2,0 mm
  2,5 mm
  3,0 mm
  4,0 mm
  4,0 mm
  4,5 mm
  4,5 mm
  4,5 mm
  4,5 mm
  4,5 mm
  6,5 mm
  6,5 mm
  9,5 mm
  9,5 mm
  9,5 mm
  9,5 mm
11,0 mm
11,0 mm
12,0 mm
13,0 mm
13,0 mm
14,0 mm
13,5 mm
50 Scheiben mit Außennase für M20 - DIN 432 - blank

Höhe:

4,5 mm

Produktgruppe:

Sicherungsscheiben

Durchmesser:

20 mm

Gewindenennmaß:

M20

Inhalt:

50 Stück

Werkstoffgruppe:

Stahl

Beschichtung:

kein Oberflächenschutz

DIN:

DIN 432

Farbe:

grau bis schwarz

Festigkeitsklasse:

100 HV

Materialdicke:

1,6 mm

Oberfläche:

blank

Produktfamilie:

Scheiben

Synonyme:

Schraubensicherung

Ø-Außen:

42 mm

Ø-Innen:

21 mm
