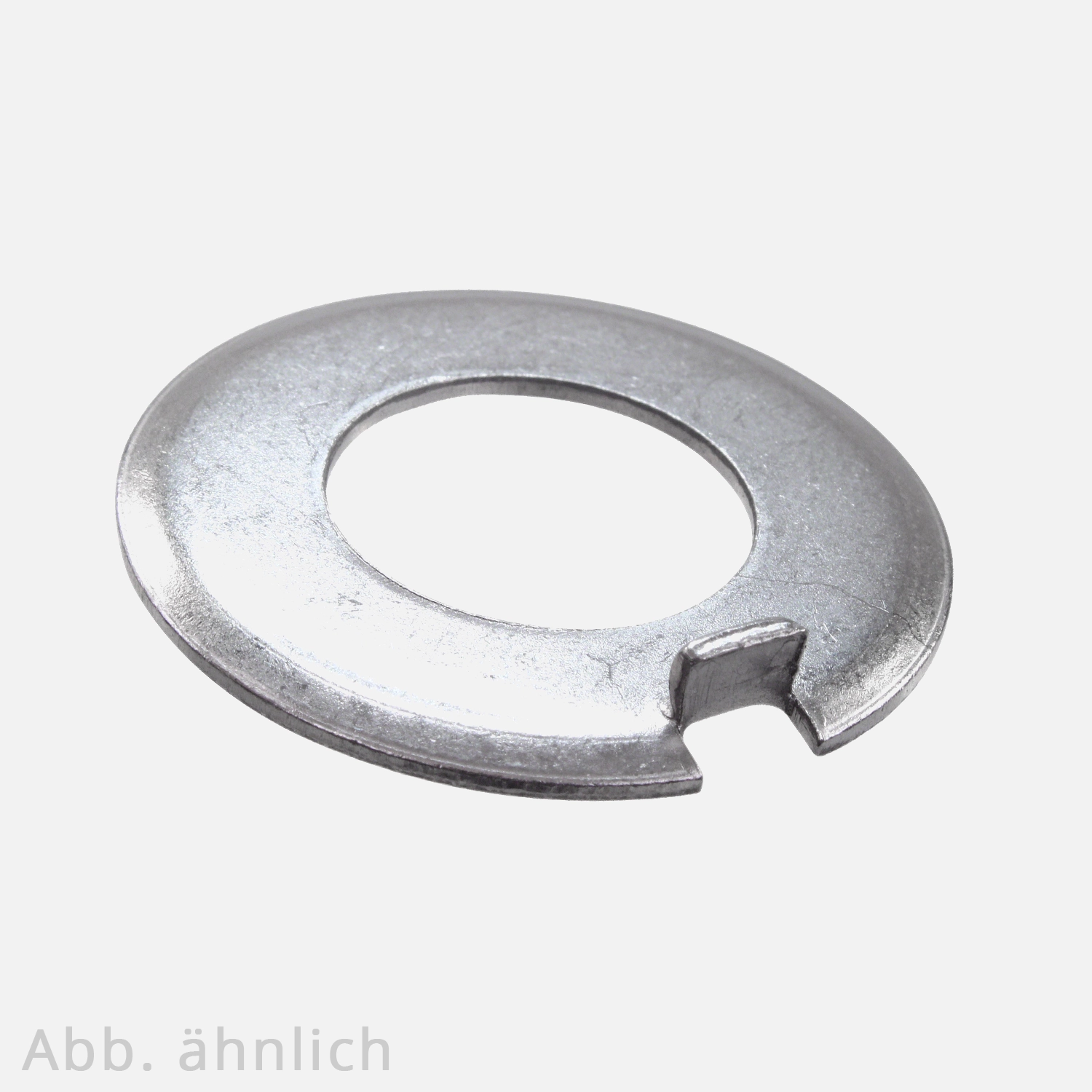

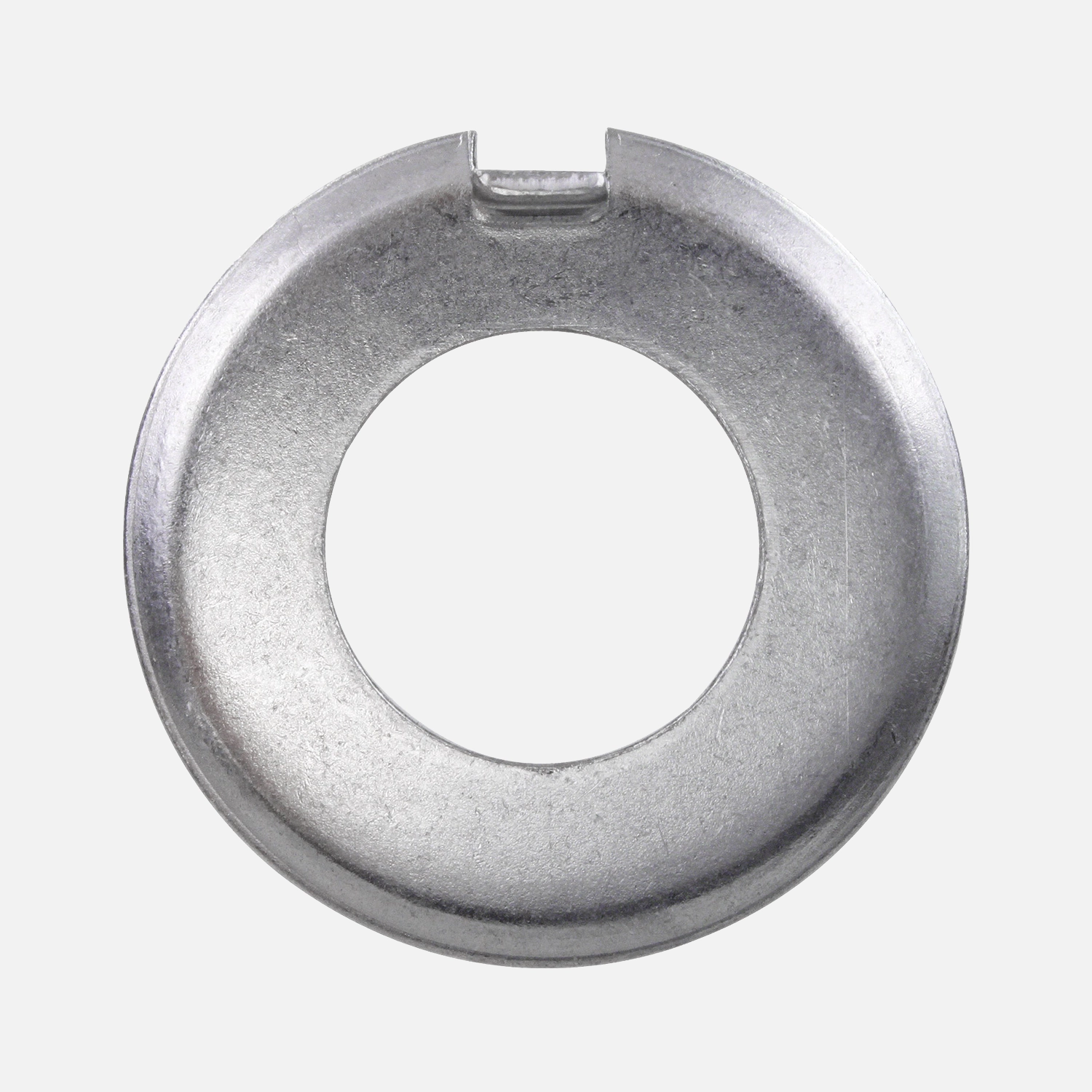

1 Scheibe mit Außennase für M56 - DIN 432 - blank | M56 | 1 Stück

Anzahl	Stückpreis
Bis 1	6,53 €*
Bis 3	6,40 €*
Bis 9	6,33 €*
Bis 19	6,27 €*
Ab 20	6,20 €*

Anzahl

Stückpreis

Bis 1

6,53 €*

Bis 3

6,40 €*

Bis 9

6,33 €*

Bis 19

6,27 €*

Ab 20

6,20 €*

1 Stück Unterlegscheiben mit Außennase, M56, blank
- DIN 432 -

Ausführung nach DIN 432
Außennase zur Arretierung / Sicherung
Materialstärke 2,5 mm

Allgemeine Informationen:

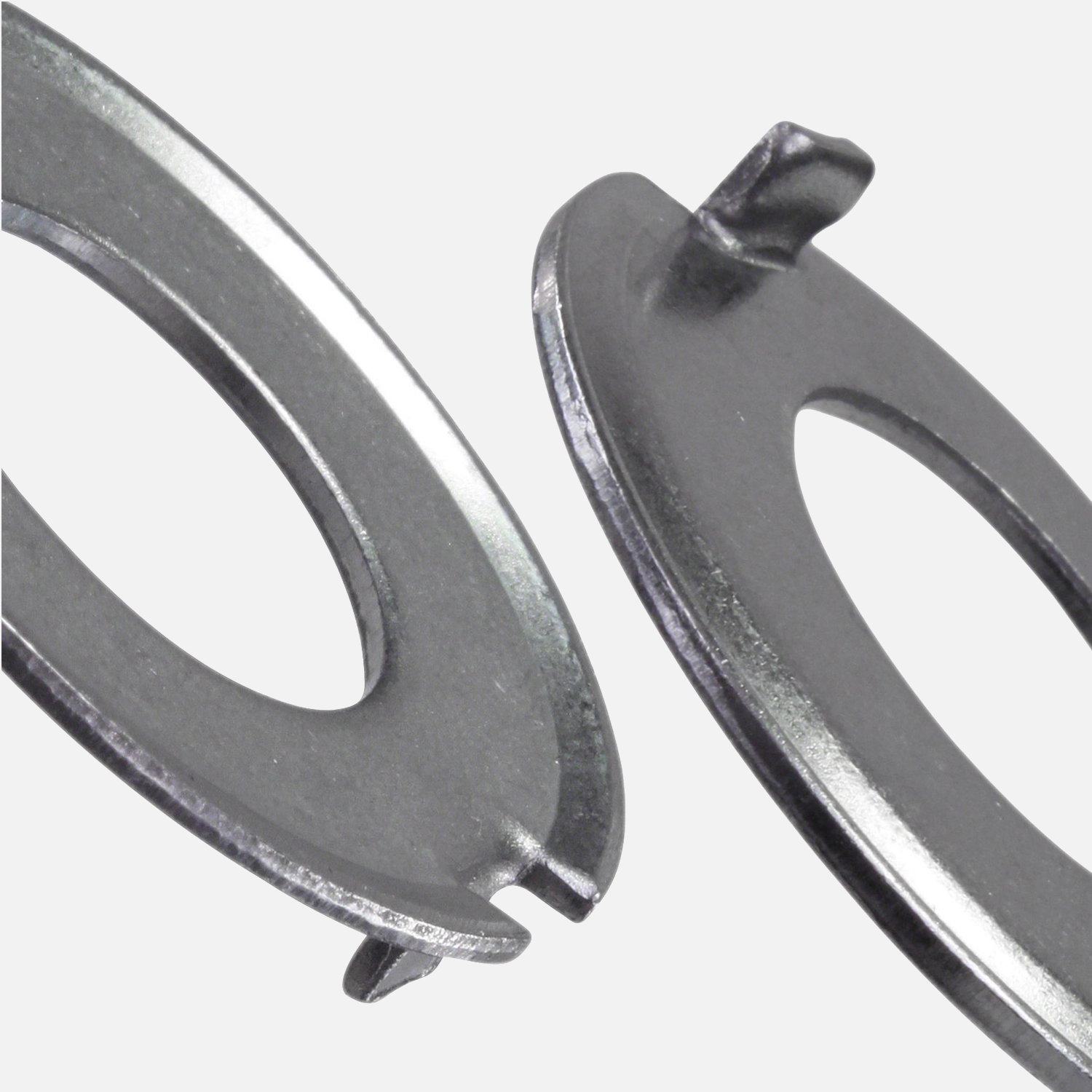

Die U-Scheiben mit Außennase gehören zu den formschlüssigen Schraubensicherungen, sie sollen das selbständige Lösen bzw. Lockern von Schrauben und Muttern verhindern. Diese Art der Scheiben werden u.a. von der Automobilindustrie verwendet. Bei den Scheiben nach der DIN 432 handelt es sich um normale Unterlegscheiben, jedoch verfügen sie über eine Außennase zur Sicherung bzw. Arretierung. Die Außennase ist am Rand der Scheibe ausgestanzt und um 90° gebogen.

Achtung → Nicht geeignet für hochfeste Schraubenverbindungen!

Verarbeitung / Anwendung:

Die Unterlegscheibe der DIN 432 hat einen Lochdurchmesser von 58 mm und eignet sich daher bestens für die Verwendung mit M56 - Schrauben. Der Außendurchmesser der Scheibe beträgt 112 mm und die Materialstärke 2,5 mm.

Ergänzende "Technische Daten":

Nenngröße	Nasenbreite	Nasenhöhe
M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M53 M56 M60	2,5 mm 3,5 mm 3,5 mm 3,5 mm 4,5 mm 4,5 mm 4,5 mm 5,5 mm 6,5 mm 6,5 mm 7,5 mm 7,5 mm 8,5 mm 8,5 mm 9,5 mm 11,0 mm 11,0 mm 11,0 mm 13,0 mm 13,0 mm 13,0 mm 16,0 mm 18,0 mm	2,0 mm 2,5 mm 3,0 mm 4,0 mm 4,0 mm 4,5 mm 4,5 mm 4,5 mm 4,5 mm 4,5 mm 6,5 mm 6,5 mm 9,5 mm 9,5 mm 9,5 mm 9,5 mm 11,0 mm 11,0 mm 12,0 mm 13,0 mm 13,0 mm 14,0 mm 13,5 mm

1 Scheibe mit Außennase für M56 - DIN 432 - blank

Höhe:

14 mm

Produktgruppe:

Sicherungsscheiben

Durchmesser:

56 mm

Gewindenennmaß:

M56

Inhalt:

1 Stück

Werkstoffgruppe:

Stahl

Artikelart:

Artikel

Beschichtung:

kein Oberflächenschutz

DIN:

DIN 432

Farbe:

grau bis schwarz

Festigkeitsklasse:

100 HV

Materialdicke:

2,5 mm

Oberfläche:

blank

Produktfamilie:

Scheiben

Synonyme:

Schraubensicherung

Ø-Außen:

112 mm

Ø-Innen:

58 mm
