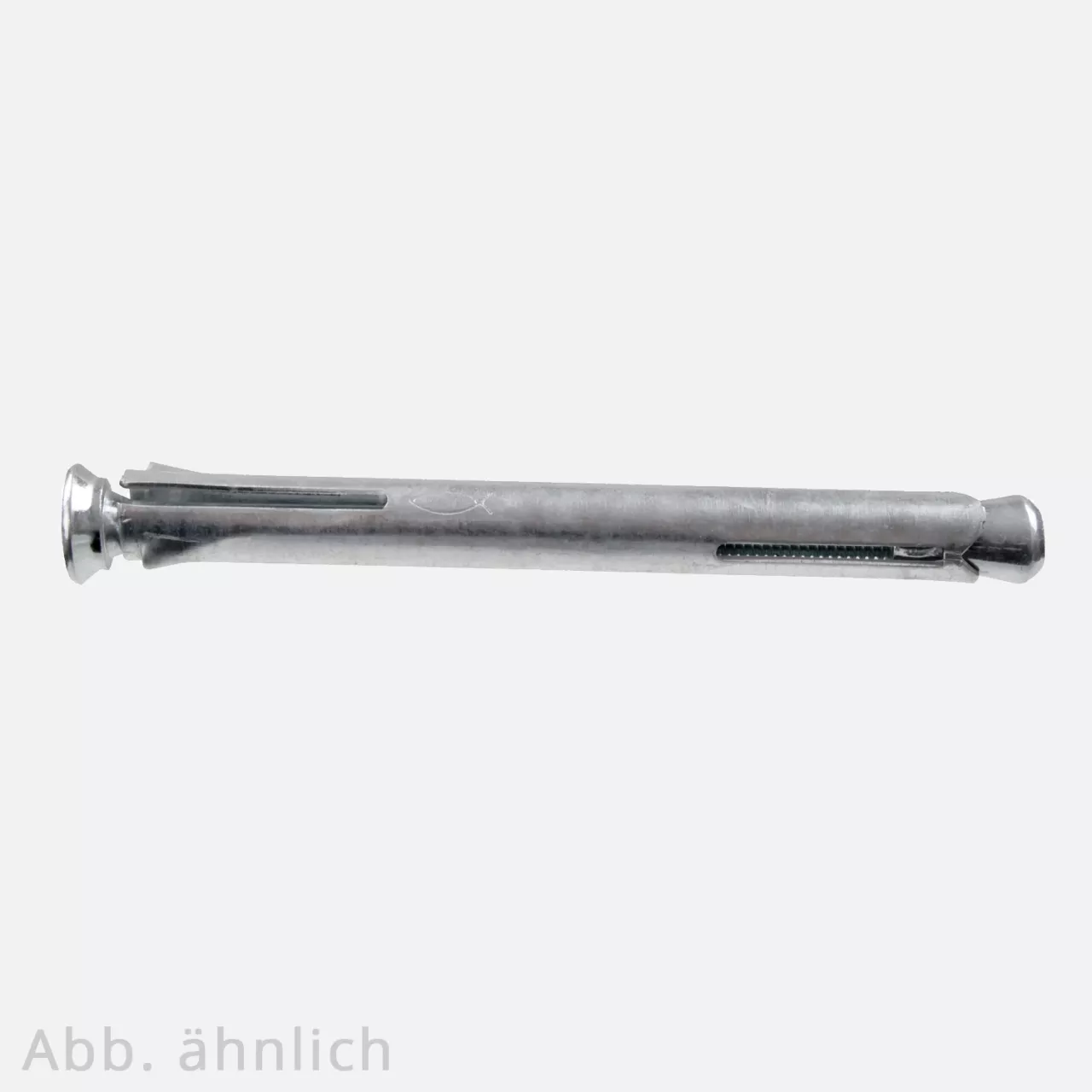

50 FISCHER Metallrahmendübel F-M 10x202mm - mit SEKO Schraube - PZ

Art-Nr.: 8035 10 202

Durchmesser

8 mm

10 mm

Gesamtlänge

72 mm

92 mm

112 mm

132 mm

152 mm

182 mm

202 mm

nicht verfügbar

40,47 €*

0,81 €* / 1 Stück

Gewicht: 4 kg

Jetzt Mengenvorteil nutzen

Anzahl	Stückpreis	Grundpreis
Bis 3	40,47 €*	0,81 €* / 1 Stück
Bis 7	39,25 €*	0,79 €* / 1 Stück
Bis 11	38,44 €*	0,77 €* / 1 Stück
Ab 12	37,63 €*	0,75 €* / 1 Stück

Produktmerkmale
Anzahl:	50 Stck
Kopfdurchmesser:	13 mm
Länge:	202 mm
Material:	Metall
Versandgewicht:	4,400 kg
Verpackung:	Karton
Oberfläche:	verzinkt
Qualität:
Hersteller:

50 Metallrahmendübel F-M 10 x 202 mm, verzinkt, PZ3
[Herstellernummer fischer©: 061064]

Geeignet für die Durchsteckmontage

Verwendung in brandschutzrelevanten Anwendungsgebieten erlaubt

Spannungsfreie und langlebige Befestigung

Allgemeine Informationen:

Die fischer© Metallrahmendübel F-M eignen sich für die Durchsteckmontage und für folgende Baustoffe geeignet: Beton, Hochlochziegel, Hohlblockstein aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Porenbeton, Vollstein aus Leichtbeton und Vollziegel.

Eine Verwendung in brandschutzrelevanten Anwendungsgebieten ist erlaubt, da die Feuerwiderstandsklasse R 120 erreicht wird.

Das Heranziehen des Fensterrahmens gegen den Untergrund wird durch das Funktionsprinzip verhindert und bewirkt somit eine spannungsfreie und langlebige Befestigung des Rahmens.

Ein sicherer Halt des Fensterrahmens wird durch die besondere Dübelgeometrie ermöglicht, da Metall- und Kunststoffprofile zug- und druckfest verankert werden.

Anwendungsbereiche:

Fensterrahmen
Türrahmen
Kanthölzer

Eigenschaften:

Material	Metall
Typ	F-M
Antrieb	PZ3
Schraube	Senkkopfschraube
Schraubenmaterial	Stahl, verzinkt
Kopfdurchmesser	13 mm
Feuerwiderstandsklasse	R 120
Bohrernenndurchmesser	10 mm
Bohrlochtiefe	220 mm
Verankerungstiefe	30 mm
Dicke des Anbauteils	172 mm
Geeignet für	Beton, Hochlochziegel, Hohlblockstein aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Porenbeton, Vollstein aus Leichtbeton, Vollziegel

Technische Daten:

Die angegebenen Werte zeigen die empfohlenen Höchstlasten eines Einzeldübels mit Sicherheitsfaktor 4.

Typ	F-M 10
Empfohlene Last im jeweiligen Baustoff (gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel):
Beton ≥ C20/25	1,38 kN
Vollziegel ≥ Mz 12	1,28 kN
Kalksandvollstein ≥ KS 12	1,28 kN
Vollstein aus Leichtbeton ≥ V 2	0,48 kN
Kalksandlochstein ≥ KSL 6	0,55 kN
