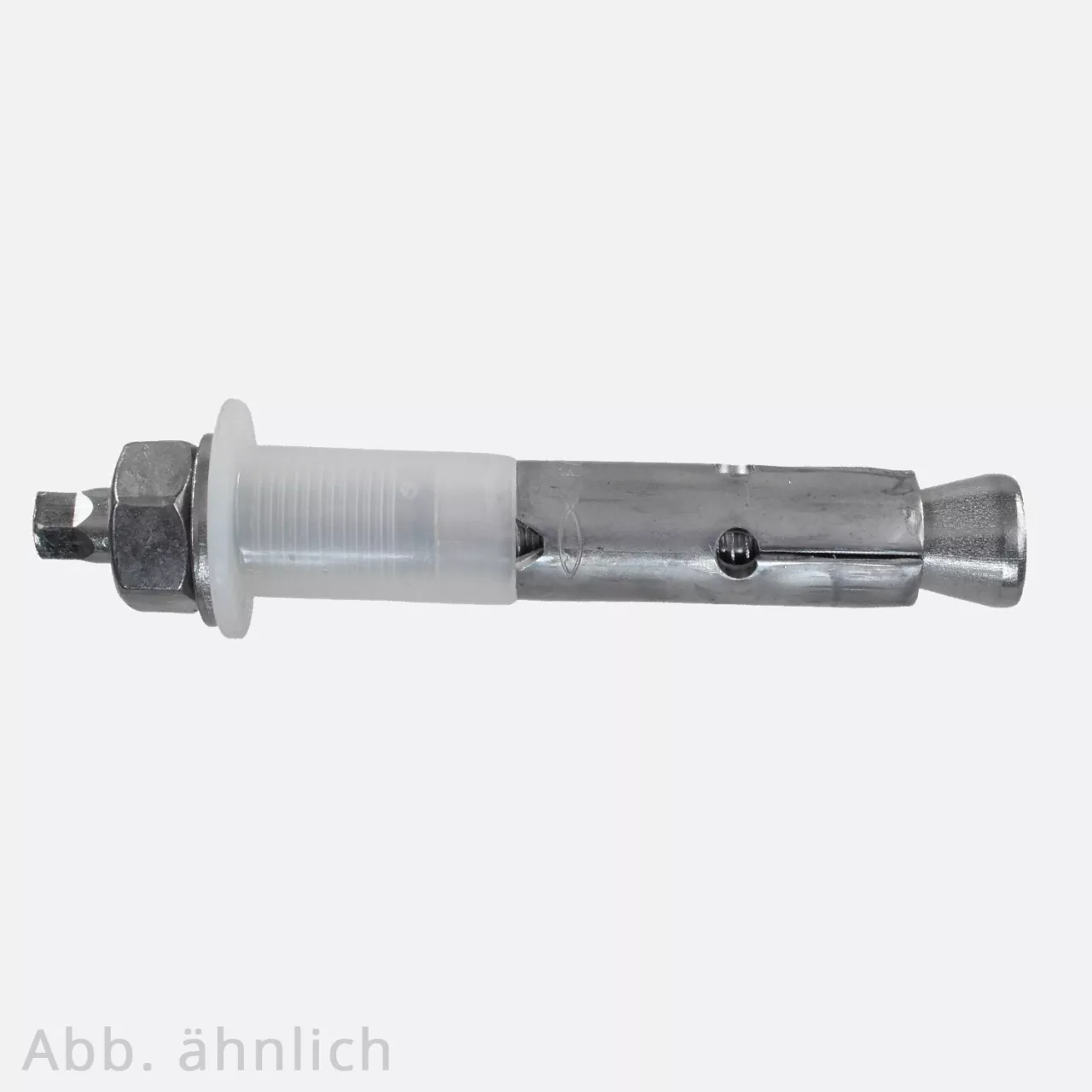

20 FISCHER ZYKON-Steigeisen-Befestigung FZA ST 14x40 mm - A4 - ETA

Anzahl:	20 Stück
Gewinde:	M10
Schlüsselweite:	16 SW
Güte:	A4
Material:	Edelstahl

Versandgewicht:	1,958 kg
Verpackung:	Karton
Hersteller:

20 Steigeisen-Befestigungen - FZA ST - 14 x 40 mm - Edelstahl A4

• geeignet für die Vorsteckmontage


• maximale Sicherheit


• flexible Verwendung

---

Weiterführende Links:

Europäische Technische Zulassung ETA-98/0004

---

Allgemeine Informationen:

Die fischer© ZYKON-Steigeisen-Befestigung FZA ST zählt zu den Schwerlastbefestigungen, eignen sich für die Vorsteckmontage und sind für gerissenen (Beton C20/C25 - C50/C60) und ungerissenen Beton (Beton C20/C25 - C50/C60) zugelassen. Zusätzlich sind sie eine gute Wahl bei Naturstein mit dichtem Gefüge und bei Beton C12/C15. Sie werden außerdem als Hinterschnittanker bezeichnet.

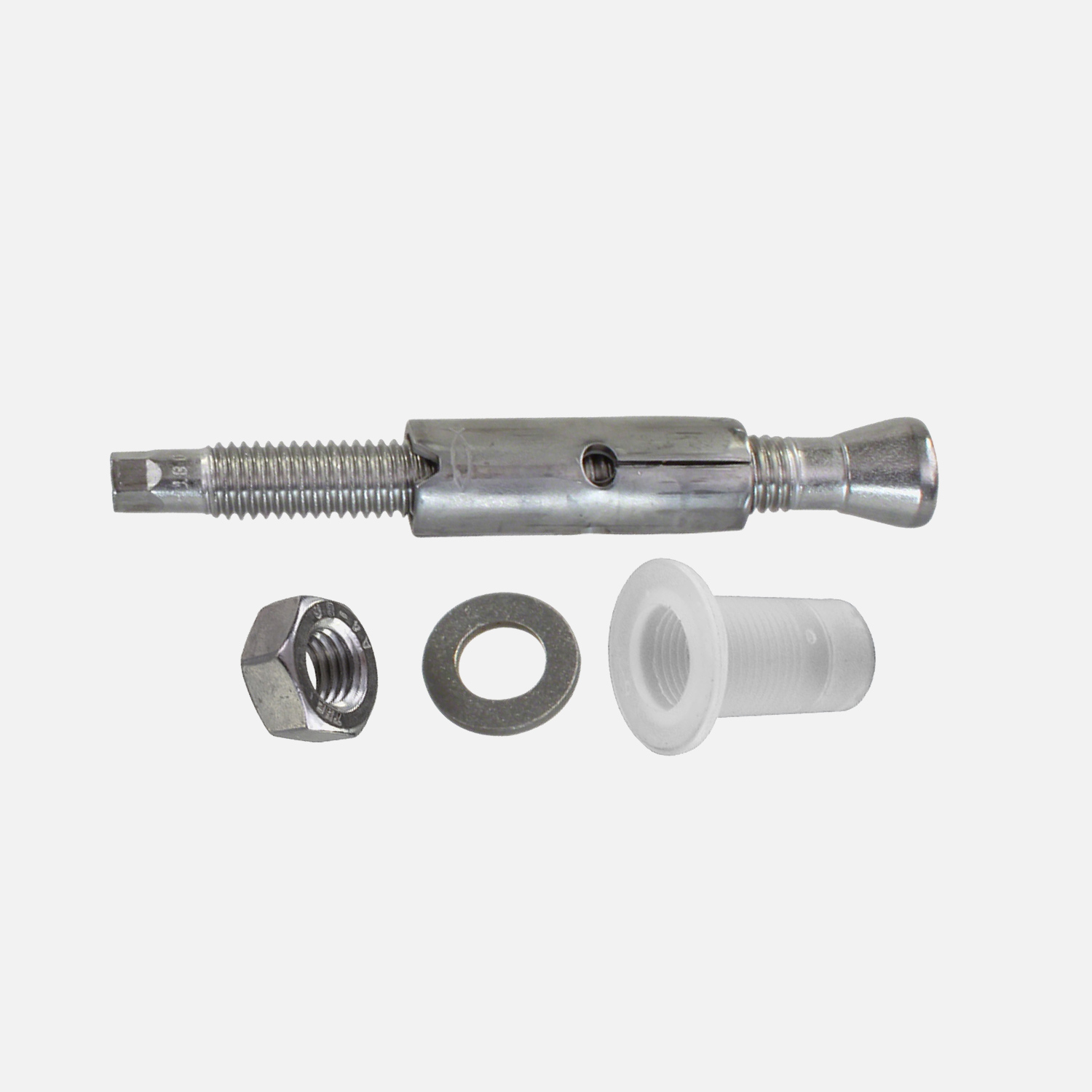

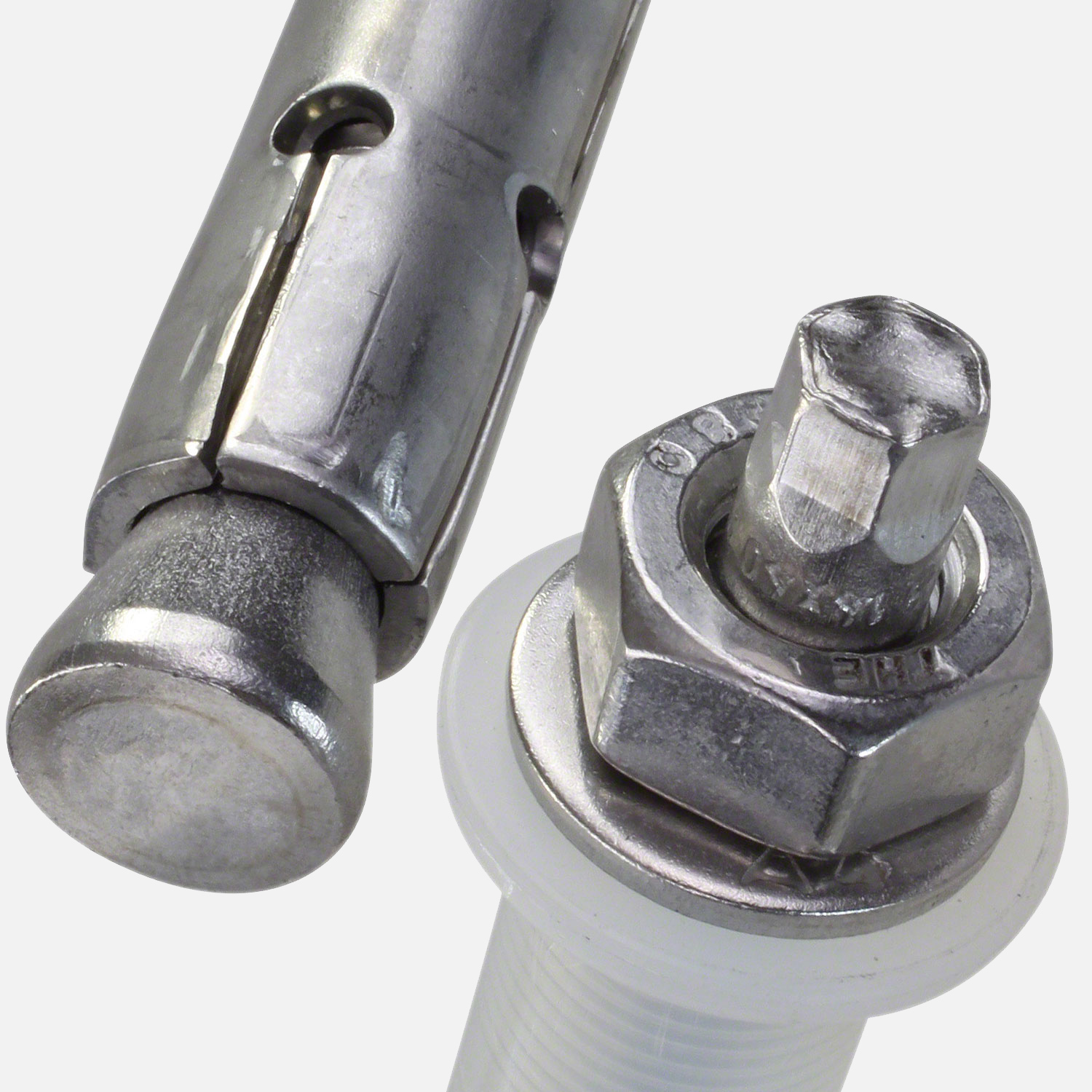

Die Anker bestehen aus einem Konusbolzen mit Gewinde und Sechskantantrieb, einer Spreizhülse, einer Befestigungsschraube bzw. Mutter, einer Unterlegscheibe jeweils aus A4 Edelstahl und einer Schutzkappe für das Gewinde aus Kunststoff.

Steigeisen sind Stufen aus Stahl, die zum Beispiel in Abwasserschächten aber auch im Gebirge eingebaut sind. Die Verbindung der Steigeisen mit dem Untergrund ist in DIN 1211-3 und 1212-3 geregelt. Die ZYKON-Steigeisenanker für die Befestigung nach DIN geeignet. Außerdem haben die Anker eine Zulassung nach ETA-98/004 (Europäische Technische Zulassung), Z-21.1-2008 (DIBt, nationale deutsche Zulassung), 3277/0531-1 -Nau-(Brandprüdung) und BZS D06-605 (Schockzulassung).

Sie bestehen aus rostfreiem Stahl und sind daher für den Außeneinsatz bestimmt. Die maximale Dicke des anzubringenden Teils darf 30 mm nicht überschreiten.

Verarbeitung / Anwendung:

Diese Schwerlastanker werden beispielsweise bei Stahlkonstruktionen, Geländer, Konsolen, Leitern/Kletterhilfen, Treppen, Kabeltrassen, Maschinen, Tore und an Fassaden eingesetzt.

Beim Einsatz der Anker sind weitere Spezialwerkzeuge erforderlich. Mit einem Spezialbohrer FZUB (Nenndurchmesser 14 mm) muss ein hinterschnittenes Bohrloch (Lochdurchmesser ist in Richtung Bohrende vergrößert) mit einer Tiefe von 40 mm erzeugt werden. Mit diesem Bohrer kann in einem Arbeitsgang ein Loch gebohrt werden und der Hinterschnitt erzeugt werden. Der Anker wird in das Loch eingebracht. Hierzu kann ein Hammer benutzt werden.

Es ist erforderlich, die Hülse mit Hilfe eines für diesen Zweck geeigneten Setzwerkzeuges über den Konus zu schieben. Die Hülse füllt somit das Bohrloch bis zum Ende im Hinterschnitt aus. Es entsteht eine sehr haltbare formschlüssige Verbindung. Der zu befestigende Gegenstand kann nun am Bolzen mit Hilfe der Mutter befestigt werden.

Da die Mutter spezialbeschichtet ist und der Bolzen ein Sechskantantrieb besitzt, kann die Verbindung wieder gelöst werden. Für eine sehr geringe Setzenergie und somit eine leichte Montage sorgt die Bohrlochgeometrie. Kleine Achs- und Randabstände werden durch die spreizdruckfreie Installation möglich.

Eigenschaften:

Material	Edelstahl
Güte	A4
Typ	FZA ST
Feuerwiderstandsklasse	F 120
Antrieb	Aussensechskant
Schlüsselweite	SW 16
Gewinde	M10
Bohrernenndurchmesser	14 mm
Einbautiefe	40 mm
max. Dicke des Anbauteils	30 mm
Zugehöriges Setzwerkzeug	FZE 14 plus
Zugelassen für	Beton C20/C25 bis C50/C60, gerissen und ungerissen
Geeignet für	Beton C12/C15, Naturstein mit dichtem Gefüge
Zulassungen	ETA-98/004, Z-21.1-2008, 3277/0531-1 -Nau-, BZS D06-605
