FISCHER Langschaftdübel SXR-FUS 10x60mm - Nylon - SW13 - TX40 - ETA in verschieden Ausführungen

50 FISCHER Langschaftdübel SXR-FUS 10x60mm - Nylon - SW13 - TX40 - ETA

Jetzt Mengenvorteil nutzen

Anzahl	Stückpreis	Grundpreis
Bis 3	43,38 €*	0,87 €* / 1 Stück
Bis 7	42,07 €*	0,84 €* / 1 Stück
Bis 11	41,21 €*	0,82 €* / 1 Stück
Ab 12	40,34 €*	0,81 €* / 1 Stück

Produktmerkmale
Anzahl:	50 Stck
Schl?lweite:	SW 13 SW
Länge:	60 mm
Material:	Nylon
Versandgewicht:	1,601 kg
Verpackung:	Karton
Oberfläche:	verzinkt
Qualität:
Hersteller:

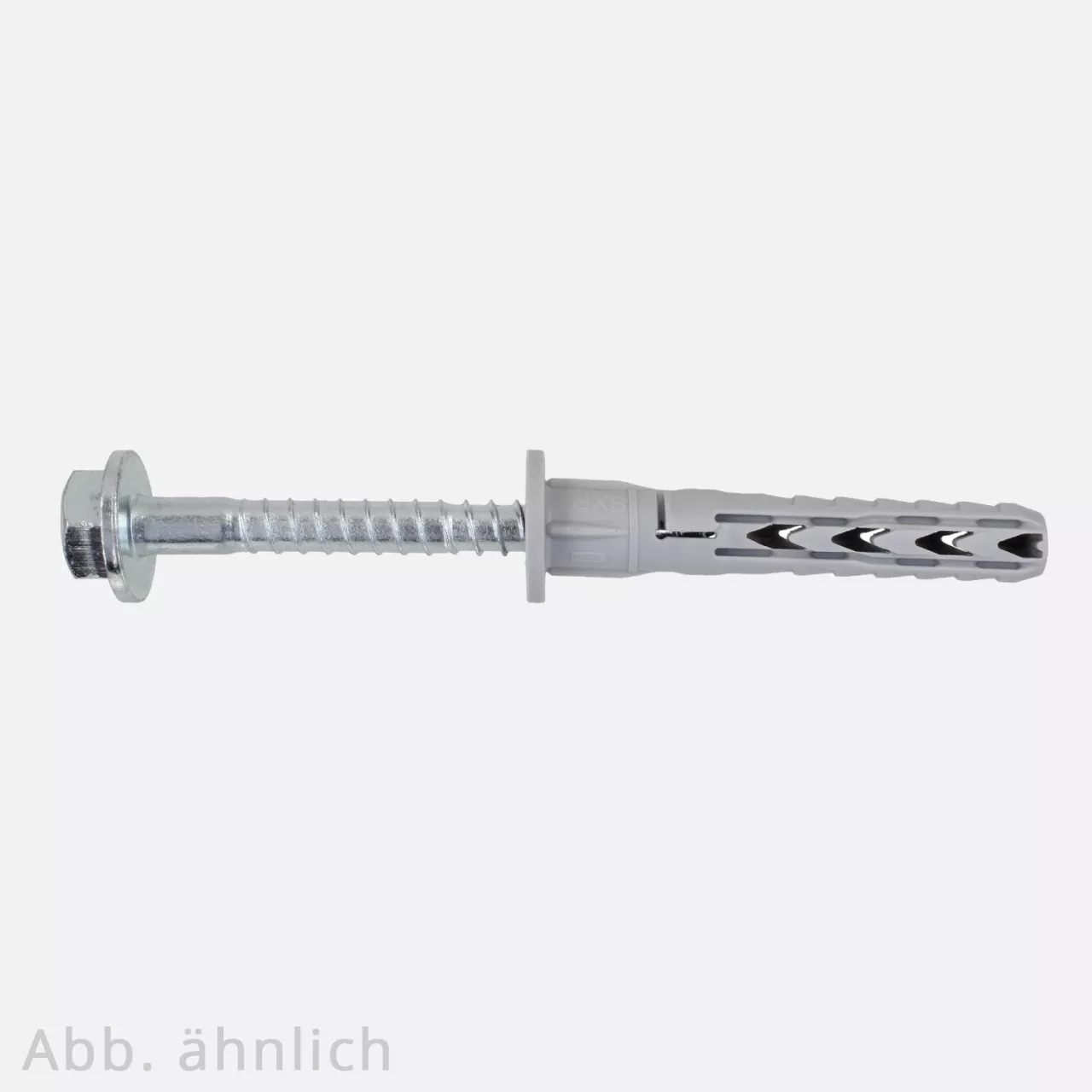

50 Langschaftdübel SXR-FUS 10 mm x 60 mm, TX40, SW 13
[Herstellernummer fischer©: 046329]

Geeignet für die Durchsteckmontage

Halogenfrei

Sichere Befestigung

Allgemein:

Die fischer© Langschaftdübel SXR-FUS eignen sich für die Durchsteckmontage und sind für folgende Baustoffe zugelassen: Beton, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksandlochstein, Kalksandvollstein, Porenbeton, Vollblock aus Leicht- und Normalbeton, Vollziegel und Wärmedämmblöcke.

Der Einsatz in Voll- und Lochbaustoffen ist durch die spezielle Funktionsweise möglich. Diese sorgt auch für eine wirtschaftliche Befestigung.

Die ETA-Zulassung garantiert eine sichere Befestigung.

Mehr Montagekomfort bietet die speziell entwickelte Kombination aus Langschaftdübel und Sicherheitsschraube, die für eine optimale Handhabung sorgt.

Anwendungsbereiche:

Fassaden-, Decken- und Dachunterkonstruktionen aus Holz und Metall
Fenster
Türen und Tore
Garderoben
Kabeltrassen
Kanthölzer
Küchenhängeschränke

Eigenschaften:

Material	Nylon
Schraubenmaterial	Stahl
Schraubenoberfläche	verzinkt
Typ	SXR-FUS
Antrieb	TX40
Schlüsselweite	SW 13
Feuerwiderstandsklasse	R 90
Länge	60 mm
Bohrernenndurchmesser	10 mm
Bohrlochtiefe	70 mm
Verankerungstiefe	50 mm
Dicke des Anbauteils	10 mm
Zugelassen für	Beton ≥ C12/15, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksandlochstein, Kalksandvollstein, Porenbeton, Vollblock aus Leicht- und Normalbeton, Vollziegel, Wärmedämmblöcke
Geeignet für	Naturstein mit dichtem Gefüge, Vollgips-Platten
Zulassungen	ETA-07/0121 ETAG 020 Part 2, 3, 4, 5 Allgemeine bauaufsichtliche Zulassung

Technische Daten :

Die angegebenen Werte zeigen die zulässigen Höchstlasten eines Einzeldübels in Mauerwerk.

Der Sicherheitsfaktor beträgt 1,4 und alle Lasten beziehen sich auf eine Langzeittemperatur von 50°C und einer Kurzzeittemperatur von 80°C.

Mauerwerk	deutsche Zulassung für die Befestigung von Fassaden		europäische Zulassung (ETA) für Mehrfachbefestigung von nicht tragenden Systemen (redundant)
Mauerwerk	Ø 8 mm	Ø 10 mm	Ø 8 mm	Ø 10 mm
Vollziegel ≥ Mz 12	0,40 / 0,50 kN (ungelochter Vollstein)	0,60 / 0,80 kN (ungelochter Vollstein)	0,57 kN	0,40 / 0,80 kN (gilt für Randabstand ≥ 200mm)
Vollziegel ≥ Mz 20	0,40 / 0,50 kN (ungelochter Vollstein)	0,60 / 0,80 kN (ungelochter Vollstein)	0,70 kN	0,57 / 1,14 kN (gilt für Randabstand ≥ 200mm)
Kalksandvollstein ≥ KS 12	0,40 / 0,50 kN (ungelochter Vollstein)	0,60 / 0,80 kN (ungelochter Vollstein)	0,60 kN	0,90 kN
Kalksandvollstein ≥ KS 20	0,40 / 0,50 kN (ungelochter Vollstein)	0,60 / 0,80 kN (ungelochter Vollstein)	0,70 kN	1,29 kN
Hochlochziegel ≥ Hlz 12, Rohdichte ≥ 1,0kg/ dm³	-	0,30 kN	0,17 kN	0,40 kN
Hochlochziegel Poroton T14	-	-	-	0,09 kN
Kalksandlochstein ≥ KSL 6	-	0,40 kN	0,43 kN	0,57 kN
Kalksandlochstein ≥ KSL 12	-	0,40 kN	0,57 kN	0,57 kN (gilt für Randabstand ≥ 200mm)
Hohlblöcke aus Leichtbeton ≥ HBI 2	-	0,25 kN	-	0,43 kN
Vollsteine aus Leichtbeton ≥ V 2	0,15 kN	0,25 kN	0,34 kN	0,34 kN
Vollsteine aus Leichtbeton ≥ V 6	0,15 kN	0,25 kN	0,25 kN	0,70 kN
Porenbeton PP2 / P3.3 (Bohrlocherstellung durch Stößeln)	-	0,20 kN	-	0,14 kN
Porenbeton ≥ PP4 / P4.4	-	0,30 kN	-	0,28 kN
Zulässiges Biegemoment (mit A4 Schraube)	7,1 / 4,9 Nm	10,1 / 9,5 Nm	7,1 / 5,8 Nm	10,1 / 9,5 Nm
Mindestbauteildicke	115 mm	115 mm	100 mm	100 mm
Achsabstand Einzeldübel	100 mm	100 / 250 mm (für Lochsteine)	250 mm	250 mm
Achsabstand innerhalb Dübelgruppe	100 mm	100 / 100 mm (Lastreduzierung um 50% bei Lochsteinen)	100 mm	100 / 100 mm	200 / 400 mm (gilt für Porenbeton)
Randabstand	100 / 250 mm (ohne Auflast bzw. Kippnachweis)	100 / 250 mm (ohne Auflast bzw. Kippnachweis)	100 mm	100 mm
Effektive Verankerungstiefe	50 mm	50 mm	50 mm	50 mm

Die angegebenen Werte zeigen die zulässigen Höchstlasten eines Einzeldübels als Mehrfachbefestigung für Fassadenbekleidungen in Normalbeton.

Beton ≥ B15 (C12/15)	deutsche Zulassung für die Befestigung von Fassaden
Beton ≥ B15 (C12/15)	Ø 8 mm	Ø 10 mm
Zulässige Zugtragfähigkeit	0,5 kN	0,80 kN	1,60 kN
Zulässige Quertragfähigkeit	0,5 kN	0,80 kN	1,60 kN
Zulässiges Biegemoment	7,1 / 4,9 Nm	10,1 / 9,5 Nm	10,1 / 9,5 Nm
Mindestbauteildicke	100 mm	100 mm	100 mm
Achsabstand Einzeldübel	100 mm	100 mm	150 mm
Achsabstand in der Gruppe	50 mm	50 mm	50 mm
Achsabstand Gruppe zu Gruppe	150 mm	150 mm	300 mm
Randabstand	50 mm	50 mm	100 mm
Effektive Verankerungstiefe	50 mm	50 mm	50 mm

Die angegebenen Werte zeigen die zulässigen Höchstlasten eines Einzeldübels als Mehrfachbefestigung von nicht tragenden Systemen in Normalbeton.

Der Sicherheitsfaktor beträgt 1,4 und alle Lasten beziehen sich auf eine Langzeittemperatur von 50°C und einer Kurzzeittemperatur von 80°C.

Beton ≥ B15 (C12/15)	europäische Zulassung (ETA) für Mehrfachbestigung von nicht tragenden Systemen (redundant)
	Ø 8 mm		Ø 10 mm
Zulässige Zugtragfähigkeit	1,00 kN		1,79 kN
Zulässige Quertragfähigkeit (mit A4 Schraube)	4,23 / 3,43 kN		5,37 / 4,98 kN
Zulässiges Biegemoment (mit A4 Schraube)	7,1 / 5,75 Nm		10,1 / 9,5 Nm
Mindestbauteildicke	100 mm		100 mm
Betonfestigkeit	C 12/15	C 16/20	C 12/15	C 16/20
min Achsabstand	70 mm	50 mm	70 mm	50 mm
char. Randabstand	70 mm	50 mm	140 mm	100 mm
Effektive Verankerungstiefe	50 mm	50 mm	50 mm	50 mm
