112,87 €*
Gewicht: 1.435 kg
Produktmerkmale | |
---|---|
Anzahl: | 50 Stck |
Schl?lweite: | SW 13 SW |
Länge: | 60 mm |
Material: | Nylon |
Versandgewicht: | 1,579 kg |
Verpackung: | Karton |
Qualität: | ![]() |
Hersteller: | ![]() |

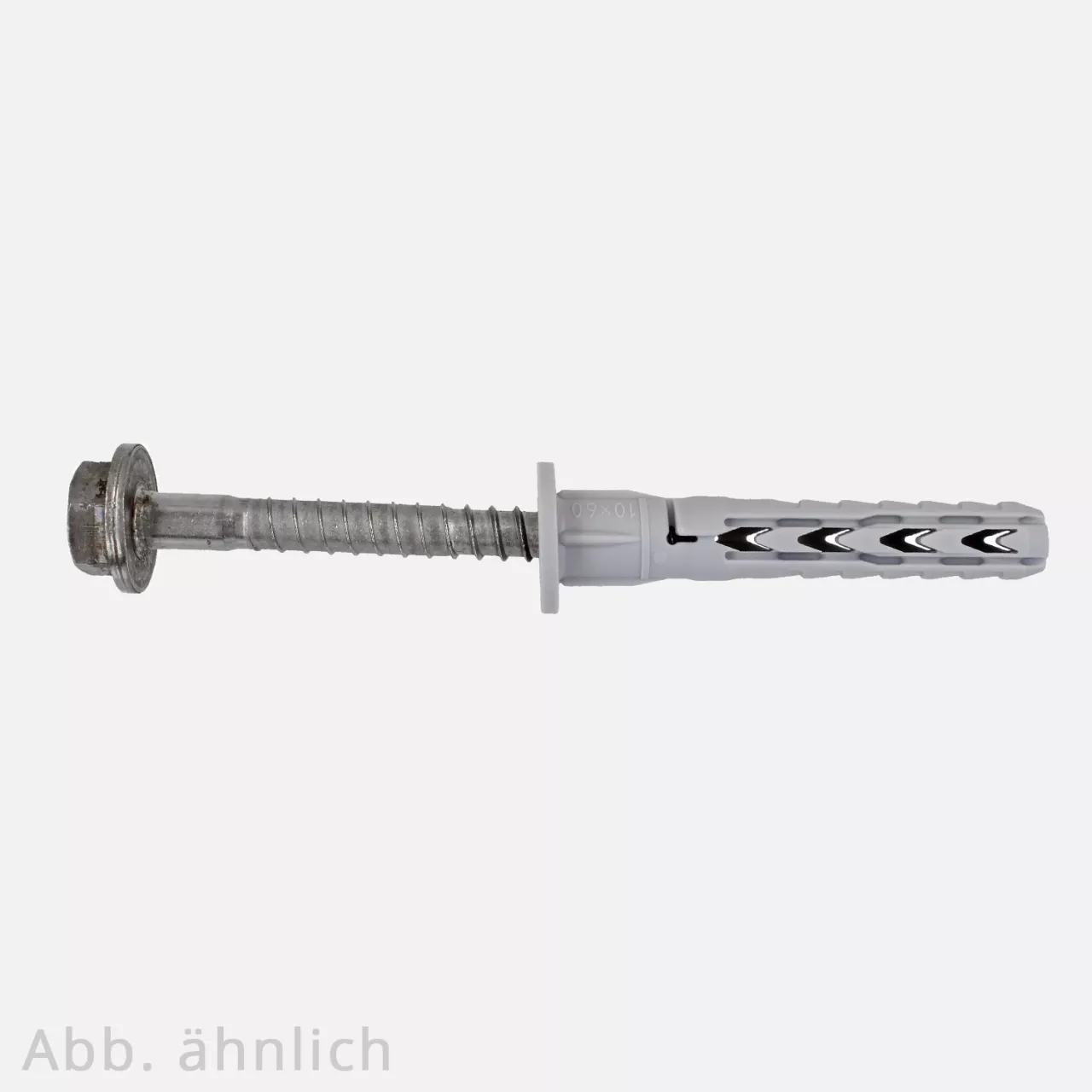

50 Langschaftdübel SXR-FUS 10 mm x 60 mm, TX40, SW 13
[Herstellernummer fischer©: 046339]
- Geeignet für die Durchsteckmontage
- Halogenfrei
- Sichere Befestigung
Allgemein:
Die fischer© Langschaftdübel SXR-FUS eignen sich für die Durchsteckmontage und sind für folgende Baustoffe zugelassen: Beton, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksandlochstein, Kalksandvollstein, Porenbeton, Vollblock aus Leicht- und Normalbeton, Vollziegel und Wärmedämmblöcke.
Der Einsatz in Voll- und Lochbaustoffen ist durch die spezielle Funktionsweise möglich. Diese sorgt auch für eine wirtschaftliche Befestigung.
Die ETA-Zulassung garantiert eine sichere Befestigung.
Mehr Montagekomfort bietet die speziell entwickelte Kombination aus Langschaftdübel und Sicherheitsschraube, die für eine optimale Handhabung sorgt.
Anwendungsbereiche:
- Fassaden-, Decken- und Dachunterkonstruktionen aus Holz und Metall
- Fenster
- Türen und Tore
- Garderoben
- Kabeltrassen
- Kanthölzer
- Küchenhängeschränke
Eigenschaften:
Material | Nylon |
Schraubenmaterial | Edelstahl A4 |
Typ | SXR-FUS |
Antrieb | TX40 |
Schlüsselweite | SW 13 |
Feuerwiderstandsklasse | R 90 |
Länge | 60 mm |
Bohrernenndurchmesser | 10 mm |
Bohrlochtiefe | 70 mm |
Verankerungstiefe | 50 mm |
Dicke des Anbauteils | 10 mm |
Zugelassen für | Beton ≥ C12/15, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksandlochstein, Kalksandvollstein, Porenbeton, Vollblock aus Leicht- und Normalbeton, Vollziegel, Wärmedämmblöcke |
Geeignet für | Naturstein mit dichtem Gefüge, Vollgips-Platten |
Zulassungen | ETA-07/0121 |
Technische Daten :
Die angegebenen Werte zeigen die zulässigen Höchstlasten eines Einzeldübels in Mauerwerk.
Der Sicherheitsfaktor beträgt 1,4 und alle Lasten beziehen sich auf eine Langzeittemperatur von 50°C und einer Kurzzeittemperatur von 80°C.
Mauerwerk | deutsche Zulassung für die Befestigung von Fassaden |
europäische Zulassung (ETA) für Mehrfachbefestigung von nicht tragenden Systemen (redundant) |
|||
Ø 8 mm | Ø 10 mm | Ø 8 mm | Ø 10 mm | ||
Vollziegel ≥ Mz 12 | 0,40 / 0,50 kN (ungelochter Vollstein) |
0,60 / 0,80 kN (ungelochter Vollstein) |
0,57 kN | 0,40 / 0,80 kN (gilt für Randabstand ≥ 200mm) |
|
Vollziegel ≥ Mz 20 |
0,40 / 0,50 kN (ungelochter Vollstein) |
0,60 / 0,80 kN (ungelochter Vollstein) |
0,70 kN | 0,57 / 1,14 kN (gilt für Randabstand ≥ 200mm) |
|
Kalksandvollstein ≥ KS 12 | 0,40 / 0,50 kN (ungelochter Vollstein) |
0,60 / 0,80 kN (ungelochter Vollstein) |
0,60 kN | 0,90 kN | |
Kalksandvollstein ≥ KS 20 | 0,40 / 0,50 kN (ungelochter Vollstein) |
0,60 / 0,80 kN (ungelochter Vollstein) |
0,70 kN | 1,29 kN | |
Hochlochziegel ≥ Hlz 12, |
- | 0,30 kN | 0,17 kN | 0,40 kN | |
Hochlochziegel Poroton T14 | - | - | - | 0,09 kN | |
Kalksandlochstein ≥ KSL 6 | - | 0,40 kN | 0,43 kN | 0,57 kN | |
Kalksandlochstein ≥ KSL 12 | - | 0,40 kN | 0,57 kN | 0,57 kN (gilt für Randabstand ≥ 200mm) |
|
Hohlblöcke aus Leichtbeton ≥ HBI 2 | - | 0,25 kN | - | 0,43 kN | |
Vollsteine aus Leichtbeton ≥ V 2 | 0,15 kN | 0,25 kN | 0,34 kN | 0,34 kN | |
Vollsteine aus Leichtbeton ≥ V 6 | 0,15 kN | 0,25 kN | 0,25 kN | 0,70 kN | |
Porenbeton PP2 / P3.3 (Bohrlocherstellung durch Stößeln) |
- | 0,20 kN | - | 0,14 kN | |
Porenbeton ≥ PP4 / P4.4 | - | 0,30 kN | - | 0,28 kN | |
Zulässiges Biegemoment (mit A4 Schraube) |
7,1 / 4,9 Nm | 10,1 / 9,5 Nm | 7,1 / 5,8 Nm | 10,1 / 9,5 Nm | |
Mindestbauteildicke | 115 mm | 115 mm | 100 mm | 100 mm | |
Achsabstand Einzeldübel | 100 mm | 100 / 250 mm (für Lochsteine) |
250 mm | 250 mm | |
Achsabstand innerhalb Dübelgruppe | 100 mm | 100 / 100 mm (Lastreduzierung um 50% bei Lochsteinen) |
100 mm | 100 / 100 mm | 200 / 400 mm (gilt für Porenbeton) |
Randabstand | 100 / 250 mm (ohne Auflast bzw. Kippnachweis) |
100 / 250 mm (ohne Auflast bzw. Kippnachweis) |
100 mm | 100 mm | |
Effektive Verankerungstiefe | 50 mm | 50 mm | 50 mm | 50 mm |
Die angegebenen Werte zeigen die zulässigen Höchstlasten eines Einzeldübels als Mehrfachbefestigung für Fassadenbekleidungen in Normalbeton.
Beton ≥ B15 (C12/15) | deutsche Zulassung für die Befestigung von Fassaden |
||
Ø 8 mm | Ø 10 mm | ||
Zulässige Zugtragfähigkeit | 0,5 kN | 0,80 kN | 1,60 kN |
Zulässige Quertragfähigkeit | 0,5 kN | 0,80 kN | 1,60 kN |
Zulässiges Biegemoment | 7,1 / 4,9 Nm | 10,1 / 9,5 Nm | 10,1 / 9,5 Nm |
Mindestbauteildicke | 100 mm | 100 mm | 100 mm |
Achsabstand Einzeldübel | 100 mm | 100 mm | 150 mm |
Achsabstand in der Gruppe | 50 mm | 50 mm | 50 mm |
Achsabstand Gruppe zu Gruppe | 150 mm | 150 mm | 300 mm |
Randabstand | 50 mm | 50 mm | 100 mm |
Effektive Verankerungstiefe | 50 mm | 50 mm | 50 mm |
Die angegebenen Werte zeigen die zulässigen Höchstlasten eines Einzeldübels als Mehrfachbefestigung von nicht tragenden Systemen in Normalbeton.
Der Sicherheitsfaktor beträgt 1,4 und alle Lasten beziehen sich auf eine Langzeittemperatur von 50°C und einer Kurzzeittemperatur von 80°C.
Beton ≥ B15 (C12/15) | europäische Zulassung (ETA) für Mehrfachbestigung von nicht tragenden Systemen (redundant) |
|||
Ø 8 mm | Ø 10 mm | |||
Zulässige Zugtragfähigkeit | 1,00 kN | 1,79 kN | ||
Zulässige Quertragfähigkeit (mit A4 Schraube) |
4,23 / 3,43 kN | 5,37 / 4,98 kN | ||
Zulässiges Biegemoment (mit A4 Schraube) |
7,1 / 5,75 Nm | 10,1 / 9,5 Nm | ||
Mindestbauteildicke | 100 mm | 100 mm | ||
Betonfestigkeit | C 12/15 | C 16/20 | C 12/15 | C 16/20 |
min Achsabstand | 70 mm | 50 mm | 70 mm | 50 mm |
char. Randabstand | 70 mm | 50 mm | 140 mm | 100 mm |
Effektive Verankerungstiefe | 50 mm | 50 mm | 50 mm | 50 mm |
