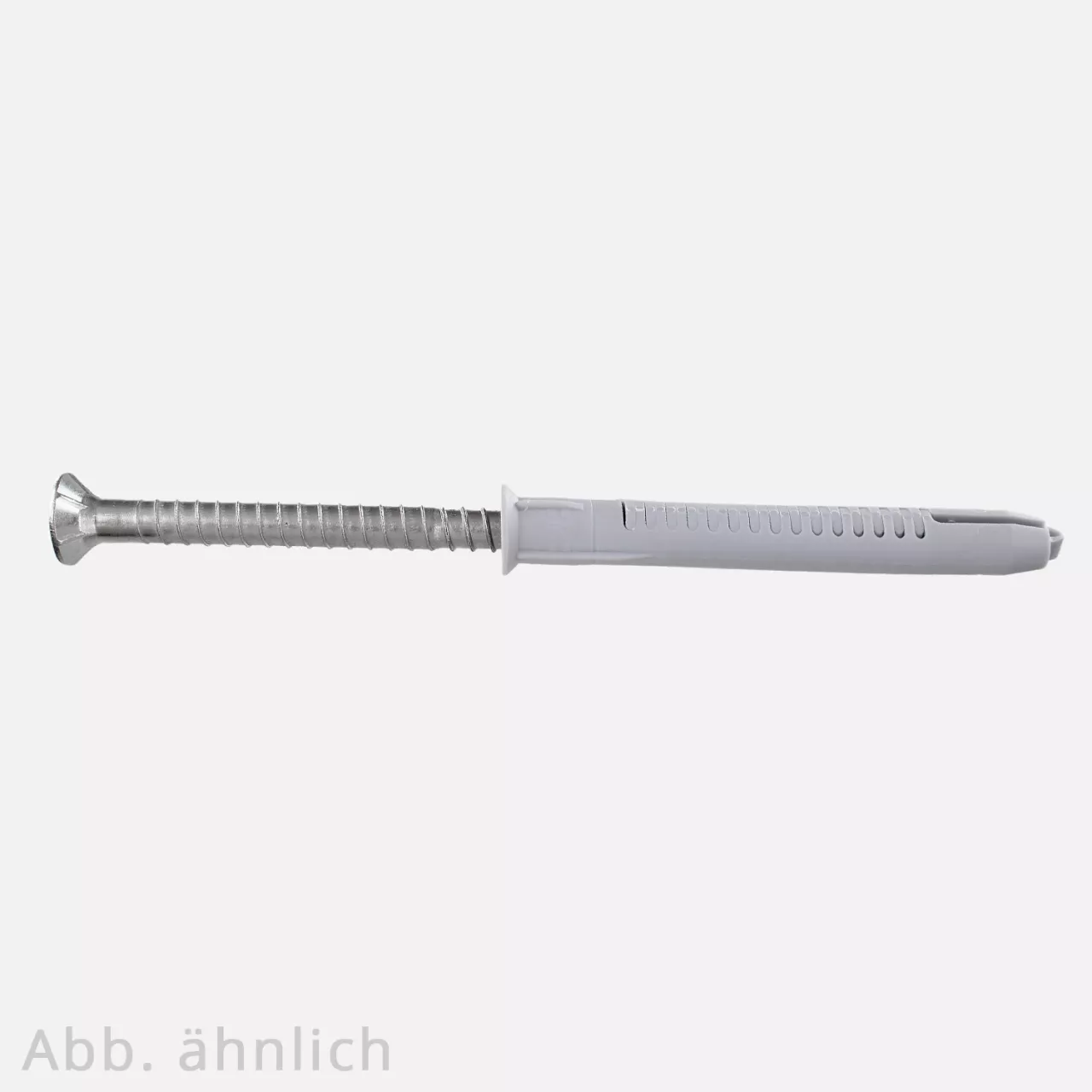

50 FISCHER Langschaftdübel FUR-T 10x80mm - A4 Schraube - SEKO - TX - ETA

Art-Nr.: 80171 10 080

1 verfügbar

In ca. 4 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

108,68 €*

2,17 €* / 1 Stück

Gewicht: 1.513 kg

Produktmerkmale
Anzahl:	50 Stck
Länge:	80 mm
Material:	Nylon
Versandgewicht:	1,513 kg
Verpackung:	Karton
Qualität:
Hersteller:

50 Langschaftdübel FUR-T 10 mm x 80mm, Nylon
[Herstellernummer fischer©: 088784]

Halogenfrei

Geeignet für die Durchsteckmontage

Korrosionsschutz durch galvanische Verzinkung

Allgemeine Informationen:

Die fischer© Langschaftdübel FUR-T sind für folgende Baustoffe zugelassen: Beton, dreischichtige Außenwandplatten, haufwerksporiger Leichtbeton, Hochlochziegel, Hohlblockstein aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Vollstein aus Leichtbeton und Vollziegel. Sie eignen sich auch für Naturstein mit dichtem Gefüge und Vollgips-Platten.

Verarbeitung / Anwendung:

Die fischer© Langschaftdübel FUR-T sind für die Durchsteckmontage geeignet.

Bei unbekanntem Verankerungsgrund sind die Dübel die richtige Wahl, da das universelle Funktionsprinzip mit 70 mm Verankerungstiefe und einzigartiger Lamellentechnik die Verwendung in allen Voll- und Lochbaustoffen ermöglicht.

Es wird eine komfortable Montage durch die schlanke Geometrie gewährleistet.

Anwendungsbereiche:

Fassaden- und Dachunter-
konstruktionen aus Holz und Metall
Fenster
Kanthölzer
Tore und Türen
Verkleidungen
Inneneinrichtungen

Eigenschaften:

Material	Nylon
Schraubenmaterial	Edelstahl A4
Typ	FUR-T
Antrieb	TX40
Länge	80 mm
Bohrernenndurchmesser	10 mm
Bohrlochtiefe	90 mm
Verankerungstiefe	70 mm
Dicke des Anbauteils	10 mm
Zugelassen für	Beton, dreischichtige Außenwandplatten, haufwerksporiger Leichtbeton, Hochlochziegel, Hohlblockstein aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Vollstein aus Leichtbeton, Vollziegel
Zulassung	Allgemeine bauaufsichtliche Zulassung

Technische Daten:

Die angegebenen Werte zeigen die zulässigen Höchstlasten eines Einzeldübels in Mauerwerk.

Mauerwerk	Ø 8 mm	Ø 10 mm	Ø 14 mm
Vollziegel ≥ Mz 12 (ungelochter Vollstein)	0,40 / 0,60 kN	0,60 / 0,80 kN	0,60 / 0,80 kN
Kalksandvollstein ≥ KS 12 (ungelochter Vollstein)	0,40 / 0,60 kN	0,60 / 0,80 kN	0,60 / 0,80 kN
Hochlochziegel ≥ HLz 12, Rohdichte ≥ 1,0 kg/ dm³	-	0,30 kN	0,50 kN
Kalksandlochstein ≥ KSL 6	-	0,40 kN	0,60 kN
Hohlblöcke aus Leichtbeton ≥ HBI 2	-	0,25 kN	0,30 kN
Vollsteine aus Leichtbeton ≥ V 2	-	0,25 kN	0,50 kN
Dreischichtige Wetterschale ≥ B 15	-	0,60 kN	-
Haufwerksporiger Leichtbeton	-	0,30 kN	0,70 kN
Zulässiges Biegemoment (mit A4-Schraube)	5,0 / 4,2 Nm	10,1 / 8,5 Nm	27,8 / 26,1 Nm
Mindestbauteildicke	115 mm	115 mm	115 mm
Achsabstand Einzeldübel	100 mm	100 mm (in Lochstein: 250 mm)	250 mm
Achsabstand innerhalb Dübelgruppe	100 mm	100 mm (in Lochstein: 250 mm)	250 mm
Randabstand	100 mm (ohne Auflast: 250 mm)	100 mm (ohne Auflast: 250 mm)	100 mm (ohne Auflast: 400 mm)
Effektive Verankerungstiefe	70 mm	70 mm	70 mm

Die angegebenen Werte zeigen die zulässigen Höchstlasten eines Einzeldübels als Mehrfachbefestigung für Fassadenbekleidungen in Normalbeton.

Beton ≥ B15 (C12/15)	Ø 8 mm		Ø 10 mm		Ø 14 mm
Zulässige Zugtragfähigkeit	0,50 kN	1,00 kN	0,80 kN	1,60 kN	1,20 kN	1,80 kN
Zulässige Quertragfähigkeit	0,50 kN	1,00 kN	0,80 kN	1,60 kN	1,20 kN	1,80 kN
Zulässiges Biegemoment	5,0 Nm (mit A4-Schraube: 4,2 Nm)		10,1 Nm (mit A4-Schraube: 8,5 Nm)		27,8 Nm (mit A4-Schraube: 26,1 Nm)
Mindestbauteildicke	100 mm		120 mm		120 mm
Achsabstand	100 mm	100 mm	100 mm	150 mm	100 mm	150 mm
Achsabstand in der Gruppe	50 mm	50 mm	50 mm	50 mm	80 mm	50 mm
Achsabstand Gruppe zu Gruppe	150 mm	240 mm	150 mm	300 mm	180 mm	300 mm
Randabstand	50 mm	60 mm	50 mm	100 mm	60 mm	100 mm
Effektive Verankerungstiefe	70 mm		70 mm		70 mm

50 FISCHER Langschaftdübel FUR-T 10x80mm - A4 Schraube - SEKO - TX - ETA

Produktgruppe:

Langschaftdübel

Durchmesser:

10 mm

Gesamtlänge:

80 mm

Inhalt:

50 Stück

Antrieb:

Torx

Werkstoffgruppe:

Edelstahl A4

Antrieb Größe:

Antrieb Kürzel:

Antrieb Kürzel=TX

Artikelart:

Artikel

Farbe:

grau, silber

Festigkeitsklasse:

Form:

Typ FUR-T

Hersteller:

fischer

Produktfamilie:

Dübel

Werkstoff Nr.:

1.4401

50 FISCHER Langschaftdübel FUR-T 10x80mm - A4 Schraube - SEKO - TX - ETA

50 Langschaftdübel FUR-T 10 mm x 80mm, Nylon [Herstellernummer fischer©: 088784]

50 Langschaftdübel FUR-T 10 mm x 80mm, Nylon
[Herstellernummer fischer©: 088784]
